西安華恒儀表制造有限公司是掌握流量計、壓力變送器、密度計、液位計核心技術的儀表生產廠家。主要生產流量計/壓力變送器/密度計/液位計OEM（代工），擁有自主的研發團隊和生產線。可以自主研發設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下便攜式智能流量計。

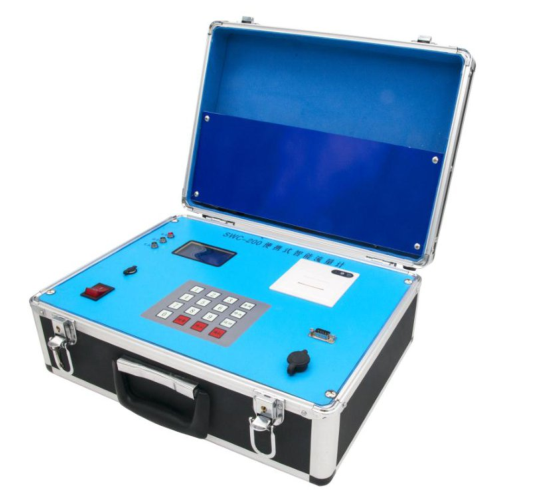

　　便攜式智能流量計在總結各公司多年環保監測儀器研發經驗后新研制而成的便攜式智能型儀表，其功能豐富，操作簡單，能符合各級監測部門的需求，是各級監測站、廠礦企業、水務及科研院所現代化必備的工具之一。

　　其主要功能包括：

　　1.適應四種基本堰型：三角、矩形、等寬堰、巴歇爾槽。

　　2.可與各類液位變送器配接，如壓力式、超聲波式等

　　3.具有多種數據輸出方式：a）通過查詢歷史數據輸出。b）通過打印機輸出。c）通過串行口輸出至電腦。

　　4.可同時存儲8條測量記錄。

　　5.內置鋰電池一次充電可連續測量24小時。

　　6.流量計內含電池電壓檢測電路，當電池欠壓時，打印功能將被禁止。

　　一、技術指標

　　1、流量測量范圍：0~40m3/S

　　2、流量測量頻次：1次/秒

　　3、流量測量誤差：5%

　　4、信號輸入方式：4~20mA

　　5、信號輸出方式：RS232

　　6、工作環境濕度：85%

　　7、工作環境溫度：10℃~＋50℃

　　8、工作電源：Ac220V10%Dc12V7AH

　　9、外形尺寸：400 290 140mm

　　10、重量：3Kg

　　二、工作原理

　　在明渠中設置標準的量水堰槽，使流過堰槽的水的流量與水位呈單值關系，并按規定的位置測量水位，通過計算機的相應公式計算出流量。

　　三、儀器面板示意圖

　　四、儀器操作說明

　　（一）測量參數設置

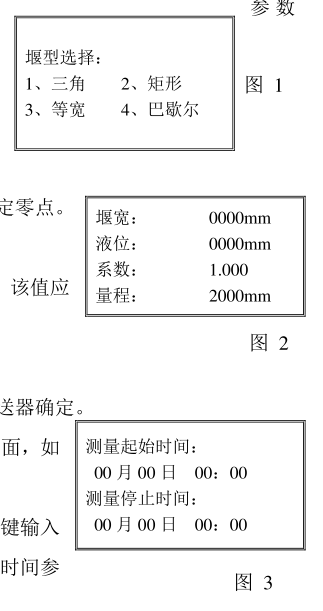

　　在待機狀態下，按測量鍵進入測量參數設置狀態，提示選擇測量堰型，如圖1。用數字鍵輸入測量堰型，按確認鍵確認并進入下一測量參數設置畫面，如圖2。依次用數字鍵輸入各項參數，用確認鍵保存該項參數并進入下一參數設置，對各項參數的說明如下：

　　1、堰寬：測量堰槽的實際堰槽寬度，三角堰此值應設為0；、

　　2、液位：安裝完畢傳感器后，實測的堰槽過堰水位，以確定零點。必須在固定好傳感器以后才能設置此值。

　　3、系數：如果堰槽水勢不穩，可用此值修正，一般情況下，該值應設為1.000，公式如下：實際記錄流量=測量流量*系數

　　4、量程：與流量計相配的液位變送器量程。具體數值由變送器確定。所有參數設置完畢后，按確認鍵，進入下一參數設置畫面，如圖3，

　　系統將自動將當前的日期及時間放到對應的設置位，按數字鍵輸入測量的起止時間，按確認鍵保存設置，如果此時設置的起止時間參數有誤，此次測量參數設置將不予保存，并退出設置狀態，回到待機狀態。

　　注意：

　　1、在任何測量參數設置畫面，按返回鍵將退回到上一設置畫面，直至退出設置狀態。

　　2、測量參數設置完畢進入待機狀態后，可再次進行測量參數設置，系統將以最后一次參數設置為準。

　　3、如果系統記錄的測量數據已滿（達到8條），當按下測量鍵后，系統將會做出相應的提示，如圖4，輸入1后按確認，將清除所有測量記錄數據，并進入測量參數設置畫面，輸入2后按確認將退回到待機狀態。

　　4、如果系統正在進行測量，按測量鍵將不會進入測量參數設置畫面，而必須停止本次測量才能進入下一測量參數設置狀態。

　　（二）進入測量狀態

　　當前時間到達設置的測量起始時間后，系統將進入測量狀態，顯示測量狀態主畫面，如圖5。同時，串行口將每30秒向外輸出一次瞬時流量，以供等比例采樣器或其他儀表使用，串口輸出的瞬時流量數據格式為符合IEEE-754標準的4字節浮點數。

      對圖5顯示的數據說明：

　　液位當前測量的水位高度，單位：毫米

　　瞬時當前的瞬時流量，即每秒鐘流量，單位：升/秒

　　累計從測量起始時間到當前時刻的累計測量流量，單位：立方米

　　（三）測量停止

　　有兩種情況可以使測量停止：

　　當前時間到達設置的測量停止時間。

　　按下測量停止鍵。

　　在第二種情況下，系統將提示輸入密碼，如圖6，只有輸入正確的密碼，測量才會停止。

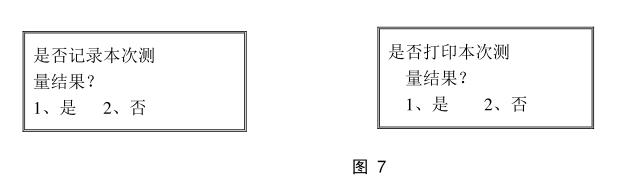

　　在測量停止前，系統將會提示是否記錄本次測量結果，如圖7。

　　如果選擇1（記錄測量結果），系統將會繼續提示是否打印測量結果，如圖7。如果選擇2（不記錄結果），系統將進入待機狀態。

　　注意：

　　1、如果在欠壓狀態下打印（欠壓指示燈亮），系統將做出提示，并退出打印狀態，進入待機狀態。如圖8

　　2、如果打印機未連接好，或者打印機在待機狀態，或者打印過程中出現故障，系統將提示未檢測到打印機，并進入待機狀態，如圖9

　　儀器使用注意事項

　　1、當電瓶電壓低于9V（在開機狀態，按確認鍵可以顯示電池電壓）或欠壓指示燈亮?xí)r，表示電池電壓已不足，請及時充電，避免在欠壓狀態下繼續測量。否則會影響測量數據及電池壽命。

　　2、長時間不使用便攜流量計時，請將電池充足電后儲存，并且每隔1-2個月重新充一次電，以延長電池壽命。充電方法：將隨機附帶電源適配器插上儀器，接通220V交流市電便可。充電過程中電源適配器指示燈為紅色，充滿電后指示燈變綠色。充電時間一般要3小時以上。充電期間儀器開關可以關閉。

　　3、儀器開機如不測量，待機3-5分鐘后，進入休眠（屏關閉）狀態。如需操作，請重新開關機。

　　4、禁止帶電插拔傳感器，插拔傳感器以前請關閉流量計電源。

　　以上就是便攜式智能流量計的全部?jī)?nèi)容，如有疑問，可以隨時聯系我們。
