西安華恒儀表制造有限公司是掌握流量計、壓力變送器、密度計、液位計核心技術的儀表生產廠家。主要生產流量計/壓力變送器/密度計/液位計OEM（代工），擁有自主的研發團隊和生產線?？梢宰灾餮邪l(fā)設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下靶式流量計。

　　靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，智能靶式流量計是在原有應變片式靶式流量計測量原理的基礎上，采用了新形式的傳感器。采用新式傳感器是該新型產品真正實現高精度、高穩定性的關鍵核心，徹底改變了原有應變片式靶式流量計溫漂大，抗過載（沖擊）能力差，存在靜態密封點等種種缺陷，不但發揮了靶式流量計原有的技術優勢，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾、抗雜質性能，除能替代常規流量計所能測量的流量計量問題，尤其在小流量、高粘度、易凝易堵、高溫、低溫、強腐蝕、強震動等流量計量困難的工況中具有很好的適應性。目前已廣泛應用于冶金、石油、化工、能源、食品、環保等各個領域的流量測量。

　　一、原理及特性

　　1、結構

　　智能靶式流量計主要由測量管（外殼）、新型傳感器（含阻流元件）、積算顯示和輸出部分組成。根據不同的介質和工況，必須選用相適應的傳感器，因此，用戶提供準確的計量對象及參數，生產廠家選用合適的傳感器是產品能否計量準確的關鍵。

　　2、工作原理

　　當介質在測量管中流動時，因其自身的動能通過阻流件（靶式流量計）時而產生的壓差，并對阻流件有一作用力，其作用力大小與介質流速的平方成正比，其數學方式表達如下：

　　F=CdAV2/2

　　式中：F阻流件所受的作用力

　　Cd物體阻力系數

　　A阻流件對測量管軸向投影面積（mm2）

　　工況下介質密度（kg/m3）

　　V介質在測量管中的平均流速（m/s）

　　阻流件（靶）接受的作用力F，經剛性連接的傳遞件（測桿）傳至傳感器，傳感器產生電壓信號輸出：V=KF

　　式中：V傳感器輸出的電壓（mV）,K比例常數，

　　F阻流件（靶）所受的作用力

　　此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。

　　3、產品特點

　　整臺儀表結構堅固無可動部件，插入式結構，拆卸方便；

　　可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；

　　傳感器不與被測介質接觸，不存在零部件磨損，使用安全可靠；

　　可就地采用干式標定方法，即采用砝碼掛重法。按鍵操作即可完成標定；

　　具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；

　　具有一體化溫度、壓力補償，直接輸出質量或標方；

　　具有可選小信號切除、非線性修正、濾波時間可選擇；

　　能準確測量各種常溫、高溫350度、低溫-100度工況下的氣體、液體流量；

　　靈敏度高，能測量超小流量，其可測低流速為0.8m/s，測量范圍寬，最大可達1：30；

　　計量準確，精度可達到0.2%；

　　重復性好，一般為0.05%～0.08%，測量快速；

　　壓力損失小，僅為標準孔板的1/2△P左右；

　　抗干擾，抗雜質能力特強；

　　可根據實際需要更換阻流件（靶片）而改變量程；

　　低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量；

　　安裝簡單方便，極易維護；

　　多種輸出形式，能遠傳各種參數；

　　抗震動性強，一定范圍內可測脈動流。

　　二、技術參數及內容

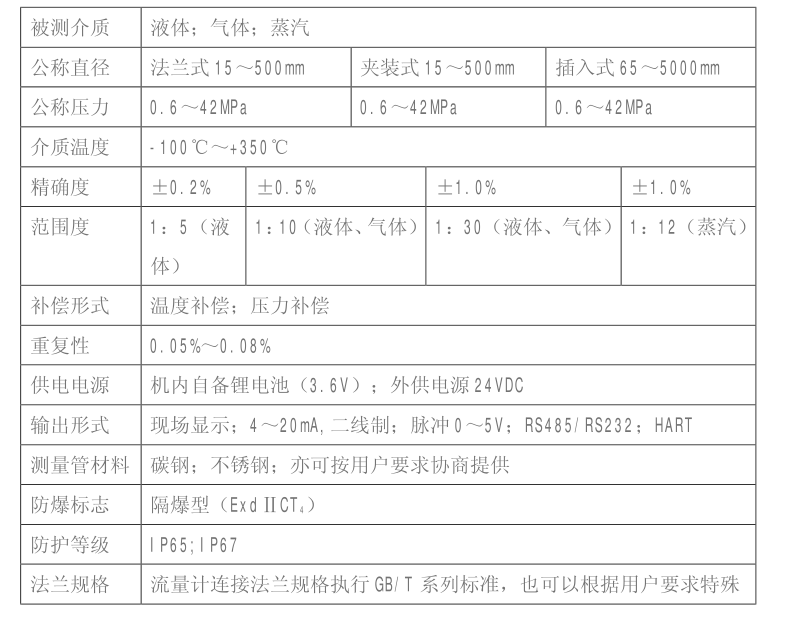

　　1、主要技術參數表

　　2、典型應用

　　氣體類：煤氣、空氣、氫氣、天然氣、氮?dú)?、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等。

　　液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油、液態糖、鹽酸、汽車涂料、樹脂、牛油、菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、煤油、甘油、染料、水、硝酸、高沸點有機溶液、豬油、酒精、油、乙烯、聚丙烯、甲笨等。

　　蒸汽類：過熱蒸汽、飽和蒸汽。

　　以上就是靶式流量計的全部內容，如有疑問，可以隨時聯系我們。
