V錐流量計
產品介紹
對于流量測量設備就我們現在市場上常用的就有多種，不同的流量儀表有著其不同的使用領域特點。相同的這樣的儀表設備也有著不同的型號尺寸。作為儀表的生產商，在市場中。我們銷售的流量儀表有：V錐流量計，孔板，標準孔板，焊接孔板，孔板流量計，標準文丘里管，插入式雙文丘里管，內藏式雙文丘里管等多種，其中V錐類的流量儀表作為現在使用中常用的一種設備，對于工業的作用是很大的。
一、產品概述
V錐流量計（V-coneflowmeter）是20世紀80年代出現的一種新穎差壓式流量計，它利用V錐體在流場中產生節流效應來測量流量。與普通節流件相比，它改變了節流布局，從中心節流改為環狀節流。實踐的使用證明，V錐流量計與一般差壓流量計相比，長期使用精度高、重復性高、安裝條件局限小、耐磨損、測量范圍寬、適合臟污介質、壓損小等優點。由于V錐體本身作為流場的整流器而成為一種具有獨特性能的新型流量傳感器。
二、測量原理
V形內錐式節流裝置包括一個在測量管中同軸安裝的尖圓錐體和相應的取壓口。該測量管是預先精密加工好的，在尖圓錐體的兩端產生差壓。此差壓的高壓（正壓）是在上游流體收縮前的管壁取壓口處測得的靜壓力，而低壓力（負壓）則是在圓錐體朝向下游端面，錐中心軸處所開取壓孔所得。而其高低壓之差的開平方與其體積流量成正比關系，通過測量V錐上下游的差壓進而得出流量。
這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。因此它的流量計算公式與其他差壓式流量計相同。
三、產品特點
1.傳感器本體能對流體流態整形。
2.量程比寬，精度高，重復性好。
3.耐磨損長期使用穩定性好。
4.所需直管段很短，不需要在流量計的上游安裝流動調整器。
5.流量計結構具有自清掃功能,不會產生贓污物的積垢,非常適用于臟污流體的流量測量如焦?fàn)t煤氣、濕氣體等。
6.內錐體可以減弱被測壓力差壓場中脈動振蕩的幅值從而減小差壓信號中的噪聲（如空所示）。
7.無可動部件，可靠性好，安裝方便。
8.當流體流經具有特殊廓形的內錐體時會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣從而減少它被磨損的可能性。
9.壓力損小，適用于低靜壓流體的流量測量的使用場合。
10.環形通道，對于臟污流更準確更有效的流量測量。
四、V錐流量計技術規格
1、V型錐流量計有直焊式和法蘭連接式、方管式、對夾式、非標訂制幾種結構形式。 產品供貨范圍見選型表。
2、使用范圍：廣泛運用于油，水，氣，汽各種流體，特別是一些高溫高壓，臟污介質的測量，明顯強于其它的儀表。
3、準確度等級：0.5%
4、重復性：0.1%
5、工作壓力：最大42MPa
6、工作溫度：-40～700℃
7、環境溫度：-40～80℃
8、量程比：通常為10：1，選用合適的差壓變速器可達60：1
9、安裝直管段要求：前3D直管段，后1D直管段
10、適用介質：幾乎適用于所有氣體、液體介質
11、公稱通徑：DN15～DN2000
12、結構材料材質：管道，表體法蘭及V錐體可提供多種材質供用戶選擇，來滿足不同工況的需要
13、安裝方式：可提供多種附件供用戶安裝，滿足用戶的各種工況的需求，可以任意方向安裝，與介質狀態無關
14、防爆等級（差壓變送器）：隔爆、本安、不防爆可供選擇（差壓變送器）
15、供電電源（差壓變送器）：12～24VDC
16、輸出信號（差壓變送器）：4～20mA或HART協議

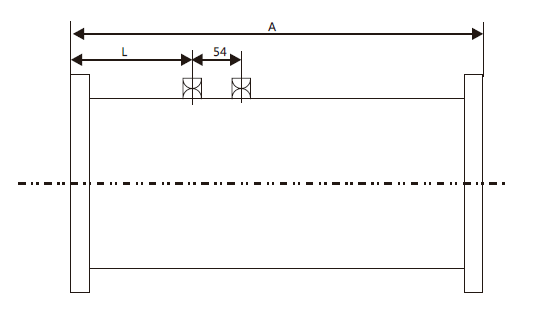

五、V錐流量計外形結構圖

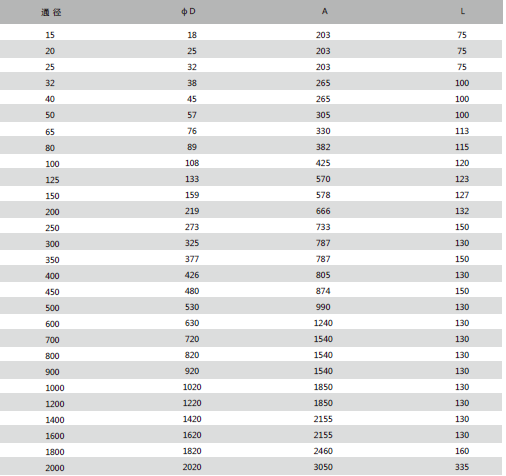

六、V錐流量計結構尺寸表

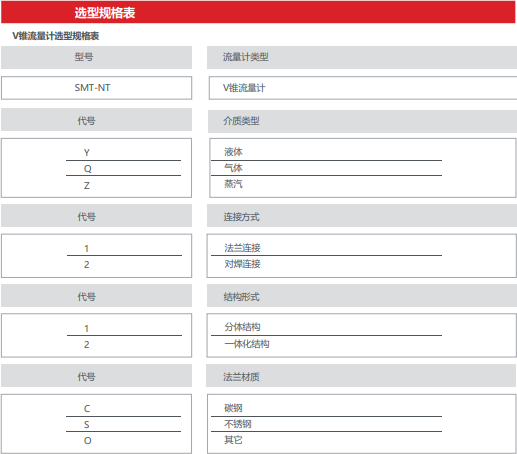

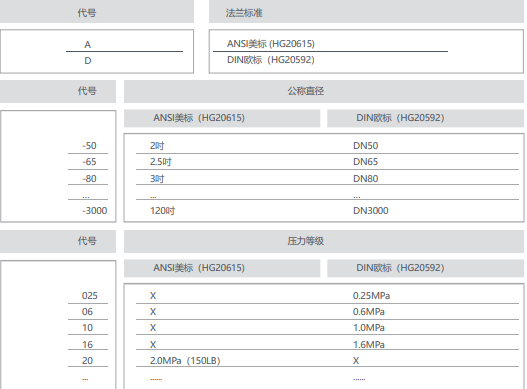

七、選型規格
技術規格及常用的數學模型
作為一種先進的差壓式流量計產品，與其它眾多的儀表產品相比，V錐流量計對于直管段的要求是相當少的，這對于一些工藝管道非常有限的安裝環境來說，是非常有利的。但對于管道的切面要求則會比較多，其中一體化V錐流量計的使用是比較廣泛的。市場上流量儀表種類的多樣性對于我們的使用來說，需要注意的問題也是比較多的。
訂貨須知：
一、供方對質量負責的條件和期限：
1、 供方提供1年的售后服務，但是需方必須嚴格按照產品使用說明書進行正常使用、且在1年內發生 故障情況下，供方提供免費維修；1年以后酌情收費修理。
2、 即使在保修期內，如屬下述情況者仍屬收費修理：
a．因錯誤使用，或需方自行拆卸、改造或人為破壞引起的故障、損壞、損傷。
b．因公害、電壓異常以及地震、雷電、風害或其它自然災害等外部原因而造成的故障、損壞、損傷。
二、交貨期限: 合同簽訂生效后3-5個工作日發貨（具體以合同為準）。
三、付款方式：預付款30%，安排生產，全款到賬發貨。
四、運輸方式及到達站港和費用負擔：快遞或者鐵路運輸，費用由供方承擔。
五、發票類型：含13%增值稅發票。
六、驗收方式及提出異議期限: 根據本合同第二條要求驗收,提出異議期限為兩個月，過期視為合格。
七、違約責任：按《中華人民共和國合同法》的規定執行。
八、解決合同糾紛的方式：雙方協商解決，協商不成提交起訴方人民法院訴訟。
九、其他約定事項：合同傳真件以及掃描件同樣具有法律效力。
