楔形流量計是八十年代開始開始逐步走向?qū)嵱玫囊环N新型流量計， 其檢測件是一個 V 字形楔塊(又稱楔形節流件)， 它的圓滑頂角朝下， 這樣有利于含懸浮顆粒的液體或粘稠液體順利通過， 不會在節流件上游側產生滯流。

　　楔形流量計的詳細資料：

　　產品介紹： SZY-LGX 楔形流量計是八十年代開始開始逐步走向?qū)嵱玫囊环N新型流量計， 其檢測件是一個V 字形楔塊(又稱楔形節流件)， 它的圓滑頂角朝下， 這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。 因此特別適合在石油、 化工等行業中用于體積流量和質量流量的測量。

　　主要特點：

　　1 重復性好、 精確度高， 經標定的楔形流量計， 精度達 0.5 級。

　　2 具有自清潔能力， 無滯流區。

　　3 耐磨損、 壽命長、 可靠性高。

　　4 永久壓損比孔板小。

　　5 一體型結構， 現場安裝無需按裝導壓管路， 直接與管道進行螺紋或法蘭連接。 施工省時省力， 維護方便。

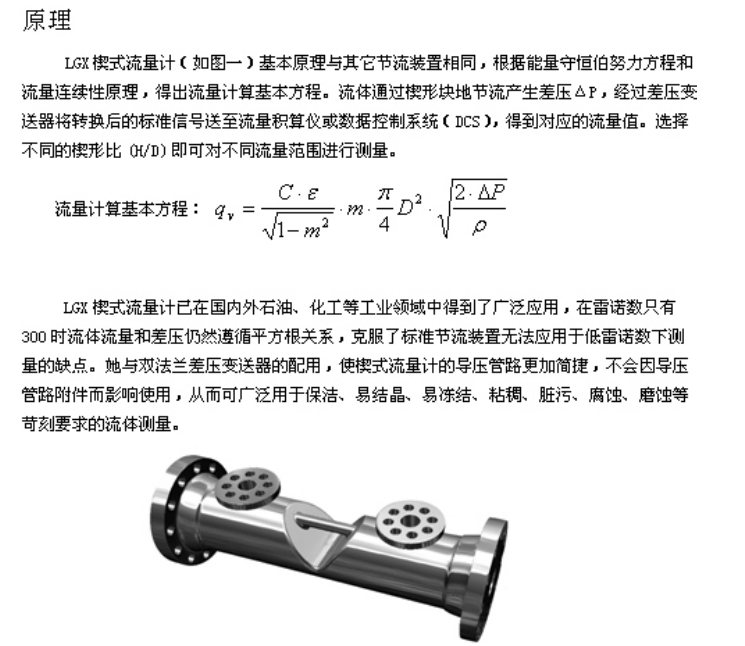

　　二 測量原理：

　　流體通過楔形流量計時， 由于楔塊的節流作用， 在其上、 下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出， 送至差壓變送器轉變?yōu)殡娦盘?hào)輸出， 再經經專用智能流量計算儀運算后， 即可獲知流量值。

　　楔形流量計流量方程：

　　C D2 2P

　　qv= m

　　1 -m2 4

　　式中： qv  流體流量， m3/s

　　C  流出系數；

　　 可膨脹性系數；

　　D2

　　m  開孔與管道面積比， S1 /

　　4

　　S1  弓型流通面積， m2

　　D  管道內徑,m；

　　P 差壓， Pa

　　 被測介質密度， kg/m3

技術特征：
