摘要：楔形流量計是一種壓差流量計，由楔形傳感器和變送器組成。 它根據伯努利的能量轉換定律在封閉的管道中測量流量。 它通常安裝在水平管道中。 如果安裝在垂直管道中，則應根據需要校正高度差。 日常維護工作主要是為了防止壓力管路阻塞和管道內壁結垢。

　　楔形流量計的工作原理和維修常識

　　楔形流量計

　　楔形流量計是一種差壓流量計。 由于楔形節流元件的獨特結構，它可用于粘性液體的流量測量。  ，如測量燃料，殘油和重油[1]。 楔形節流元件還可用于測量包含懸浮顆粒（例如漿液，污水等）以及液體，氣體，蒸汽，泥漿以及帶有顆粒和灰塵的介質的液固混合物。 它特別適用于低流速。對于具有高粘度和固體顆粒的流體的測量，它也可以測量雙向流量。

　　楔形流量計的結構和工作原理

　　楔形流量計的結構

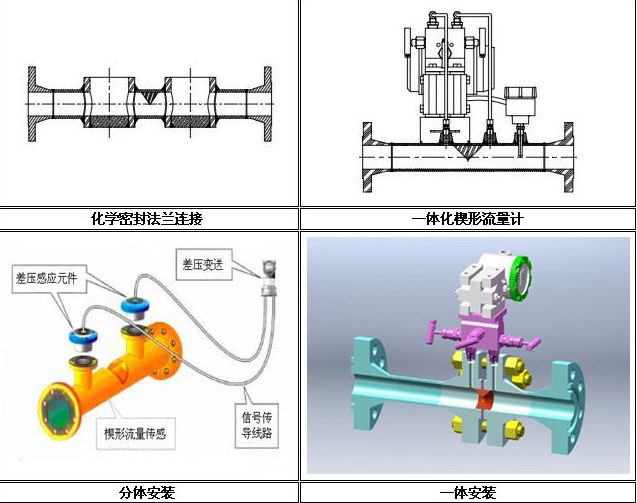

　　楔形流量計有兩種類型，一件式和分體式，由楔形傳感器組成 和發射器，如圖1所示。

　　楔形流量計的工作原理和維修常識

　　楔形流量計的結構

　　楔形流量計的工作原理及維修常識

　　楔形流量計的節流元件

　　楔形流量計的傳感器它由V型節流元件組成， 也就是楔子和測量管[2]。 節流元件如圖2所示，楔形為實心。 楔形件和管壁之間的夾角為0-60。 當夾角為0時，它是一個圓孔板，通常為60。 與圓孔板相比，壓力損失小，具有緩沖和轉移的特點。 測量含有固體雜質或灰塵的液體時，它不會阻塞。

　　楔形流量計的工作原理

　　楔形流量計根據伯努利閉式管道中能量的相互轉換定律測量流量。 流體通過楔形物，并產生與楔形物前后的體積流量平方成比例的壓差值。 通過測量壓差[3]可以精確地測量體積流量。 實心楔塊沒有關鍵的表面尺寸和鋒利的邊緣（否則會由于正常磨損而影響測量精度），并且其測量穩定性很高。 如圖2所示，當流體通過節流元件的楔塊時，楔塊會產生節流。  P1是楔子之前的流體的靜壓力，P2是楔子之后的流體的靜壓力。 靜態差異在楔形之前和之后產生。 壓力ΔP= P1-P2，壓差值與體積流量的平方成正比，壓差值由壓差變送器測量，平方根計算后即可測量體積流量。

　　楔形流量計的工作原理和維修常識

　　楔形流量計的安裝

　　楔形流量計的安裝

　　楔形流量計的安裝位置選擇

　　楔形流量計可安裝在水平或垂直管道上 相同的公稱直徑。 管道內壁應光滑，清潔且無附件。 楔形流量計[4]的上游和下游應配置相應的直管段。 當傳感器安裝在垂直管道上時，流體應從上到下流動。 在測量液體時，應注意使壓差變送器輕松清除氣泡，以免儀器零點漂移。 水平安裝時，楔形壓差元件應與管道中心線成90角； 對于垂直安裝，由于正壓和負壓分接頭不在同一水平面中，因此應根據需要校正高度差，否則會影響儀器的測量精度。 盡可能水平安裝[5]。

　　壓力口位置的選擇

　　根據測量?jī)x器的壓力和壓力規格，在測量氣體流量時，壓力接收口位于管道的中上部分；在測量液體流量時，壓力獲取口 端口位于管道的中下部。 測量臟介質時，壓力端口位于管道的中間。 但是，三昌楔形流量計和孔板流量計的區別在于節流楔塊沒有均勻地分布在流量計的腔體內。 壓力龍頭的位置已經由制造商預先制造，并且在楔子焊接之前和之后。 以上。 如果嚴格遵守取壓規范，則在測量液體時，如果取壓端口安裝在管道的中下部，則楔形流量計內部的楔形也位于管道的中下部，從而導致 流體從楔形流量計上方流出。 但是，這種方法會使流體中的介質雜質顆粒沉降在楔形流量計下表面的內腔中，這可能會阻塞楔形前面的壓力端口，這很容易使流量計 故障。 因此，安裝過程應根據實際情況進行區別對待[6]。

　　楔形流量計的推薦安裝方法是：當被測介質為氣體時，壓力口可以成45角安裝，壓力口也可以垂直安裝。 如圖3a所示，0?45為允許角度。 當被測介質是蒸汽或液體時，將壓力水龍頭傾斜向下安裝45。 如圖3b所示，0?45是允許的安裝角度[7]。

　　楔形流量計的工作原理和維修常識

　　楔形流量計的安裝角度

　　楔形流量計的維護和故障排除

　　楔形流量計沒有可維修的可拆卸部件，因此維護工作量很小。 日常維護的主要任務是防止壓力管線阻塞和管道內壁結垢。 楔形流量計的節流元件的流動表面是楔形和流量計的內腔。 當流體的流速快或介質中包含顆粒時，楔形件之前的流體在流過楔形件的間隙時會極大地沖走儀表主體。 長期腐蝕會導致手表的內腔變薄，甚至穿孔和滲漏； 在惡劣條件下工作時，還應檢查楔塊是否受到腐蝕和侵蝕的影響。 因此，在設備大修期間應檢查使用中的楔塊。 對流量計的儀表主體進行了厚度測試。 如果儀表的內腔已磨損，則必須更換儀表以最大程度地減少意外停機。

　　拆卸楔塊通常類似于生產線的常規維護和清潔。 拆卸時，在松開螺栓之前，請關閉所有壓力和排水管，斷開變送器，拆下脈沖管線或遠程密封件，松開并斷開組件管線，然后將其從過程管線中拆除。 否則，過程壓力和殘留在組件中的材料會造成人身傷害和設備損壞。 拆卸零件時，必須遵循制造商的安全標準程序。

　　楔形流量計的工作原理和維修常識

　　楔形流量計

　　總結

　　楔形節流元件尚未標準化，屬于非標準型節流裝置，因此每個楔形 形流量計在交付前已交付流量系數必須通過實際流量校準確定，并且校準精度為0.5％。 與孔板流量計相比，三昌楔形流量計在使用中具有較低的永久壓力損失，大大減少了維護工作量，儀器故障率低，過程流量檢測精度滿足過程要求，適用范圍廣。 它節省了能源消耗，因此在工業生產中得到了廣泛的應用。
