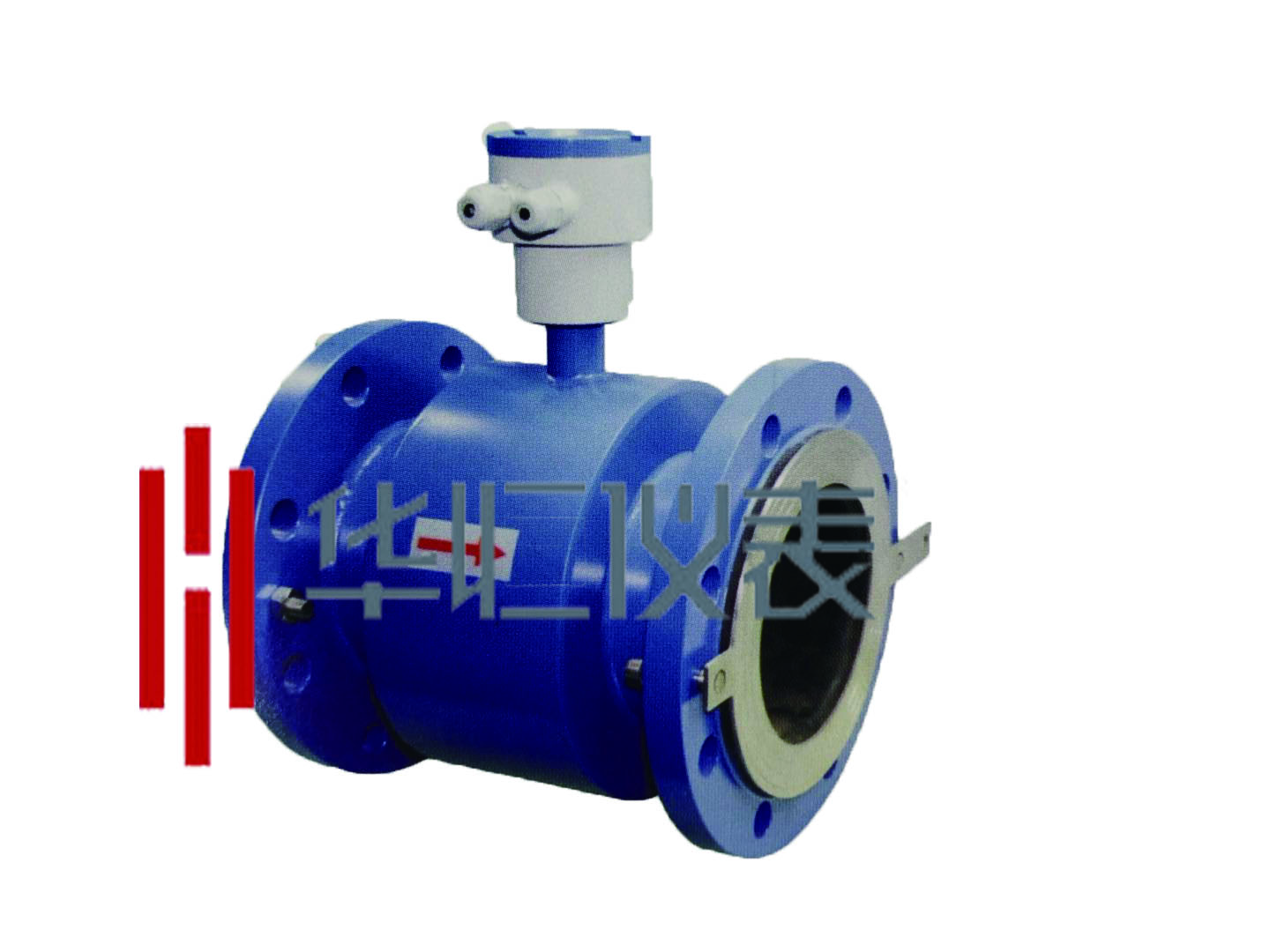

通用型智能電磁流量計由轉換器和傳感器兩部分組成。是基于法拉第電磁感應定律工作的，用來測量導電液體的體積流量，是一種速度式儀表。下面就該電磁流量計參數作詳細說明。
1語言
　　電磁流量計的轉換器具有中、英文兩種語言，用戶可自行選擇操作。
2.儀表通訊地址
　　指多機通訊是，本表的通訊地址，可選范圍：01~99號地址，0號地址保留。
3儀表通訊速度
　　儀表通訊波特率選擇范圍：600、1200、2400、4800、9600、19200。
4測量管道口徑
　　電磁流量計轉換器配套傳感器通徑范圍：3~3000毫米。
5流量單位
　　在參數中選擇流量顯示單位，儀表流量顯示單位有：L/S、L/m、L/h、m3/s、m3/m、m3/h用戶可根據工藝要求和使用習慣選定一個合適的流量顯示單位。
6儀表量程設置
　　儀表量程設置是指確定上限流量值，儀表的下限流量值自動設置為 0 。
　　因此，儀表量程設置確定了儀表量程范圍，也就確定了儀表百分比顯示、儀表頻率輸出、儀表電流輸出與流量的對應關系：
儀表百分比顯示值=（流量值測量值/儀表量程范圍） 100%；
儀表頻率輸出值=（流量值測量值/儀表量程范圍） 頻率滿程值；
儀表電流輸出值=（流量值測量值/儀表量程范圍） 電流滿程值+基點；
儀表脈沖輸出值不受儀表的儀表量程設置的影響；
7測量阻尼時間
　　長的測量濾波時間能提高儀表流量顯示穩定性及輸出信號的穩定性，適于總量累計的脈動流量測量。短的測量濾波時間表現為快地測量響應速度，適于生產過程控制中。測量濾波時間的設置采用選擇方式。
8流量方向選擇
　　如果用戶認為調試時的流體方向與設計不一致，用戶不必改變勵磁線或信號線接法，而用流量方向設定參數改動即可。
9流量零點修正
　　零點修正時應確保傳感器管內充滿流體，且流體處于靜止?fàn)顟B(tài)。流量零點是用流速表示的，單位為mm/s。
轉換器流量零點修正顯示如下圖：

上行小字顯示：FS代表儀表零點測量值；
下行大字顯示：流速零點修正值；
　　當FS顯示不為 0 時，應調修正值使FS=0。注意：若改變下行修正值，F(xiàn)S值增加，需要改變下行數值的正、負號，使FS能夠修正為零。
　　流量零點的修正值是傳感器的配套常數值，應記入傳感器的記錄單和傳感器標牌。記入時傳感器零點值是以mm/s為單位的流速值，其符號與修正值的符號相反。
10小信號切除點
　　小信號切除點設置是用量程的百分比流量表示的。小信號切除時，用戶可以選擇同時切除流量、流速及百分比的顯示與信號輸出；也可以選擇僅切除電流輸出信號和頻率（脈沖）輸出信號，保持流量、流速及百分比的顯示。
11流量積算單位
?? 轉換器顯示器為9位計數器，最大允許數值為999999999。
使用積算單位為L(zhǎng)、m3、（升、立方米）
流量積算當量為：0.001L、0.010L、0.100L、1.000L、
 0.001 m3、0.010 m3、0.100 m3、1.000m3；
12反向輸出允許功能
　　當反向輸出允許參數設在 允許 狀態時，只要流體流動，轉換器就按流量值輸出脈沖和電流。當反向輸出允許參數設在禁止時，若流體反向流動，轉換器輸出脈沖為 0 ，電流輸出為信號 0 （4mA或0mA）。
13電流輸出類型
　　用戶可在電流輸出類型中選擇0~10 mA或4~20 mA電流輸出。
14脈沖輸出方式
脈沖輸出方式有頻率輸出和脈沖輸出兩種選擇；
頻率輸出方式：頻率輸出為連續方波，頻率值與流量百分比相對應。
頻率輸出值=（流量值測量值/儀表量程范圍） 頻率滿程值；
脈沖輸出方式：脈沖輸出為矩形波脈沖串，每個脈沖表示管道流過一個流量當量，脈沖當量由下面的脈沖當量單位參數選擇。脈沖輸出方式多用于總量累計，一般與流量積算儀相連接。
頻率輸出和脈沖輸出一般為0C門形式。因此，應外接直流電源和負載。
15脈沖當量單位
　　脈沖單位當量指一個脈沖所代表的流量值，儀表脈沖當量選擇范圍為：

在同樣的流量下，脈沖當量小，則輸出脈沖的頻率高，累計流量誤差小。
16頻率輸出范圍
　　儀表頻率輸出范圍對于與流量測量上限，即百分比流量的100%。頻率輸出上限值可在1~5000Hz范圍內任意設置。
17空管報警允許
　　具有空管檢測功能，且無需附加電極。若用戶選擇允許空管報警，則當管道中流體低于測量電極時，儀表能檢測出一個空管狀態。在檢出空管狀態后，儀表模擬輸出、數字輸出值為信號零，同時儀表流量顯示為零。
18空管報警閾值
　　在流體滿管的情況下（有無流速均可），對空管報警設置進行修改，用戶使用更加方便，空管報警閾值參數的上行顯示實測電導率，下行設置空管報警閾值，在進行空管報警閾值設定時，可根據實測電導率進行設定，設為實測電導率的3-5倍即可。
19上限報警允許
　　用戶現在允許或禁止。
20上限報警數值
　　上限報警值以量程百分比計算，該參數采用數值設置方式，用戶在0%~199.9%之間設置一個數值。儀表運行中滿足報警條件，儀表將輸出報警信號。
21下限報警
　　同上限報警。
22勵磁報警
　　選擇允許，帶勵磁報警功能，選擇禁止，取消勵磁報警功能。
23總量清零密碼
　　用戶使用第三級別以上密碼可以設置該密碼，然后在總量清零內設置該密碼。
24傳感器編碼
　　傳感器編碼可用來標記配套的傳感器出廠時間和編號，以配合設置傳感器系數。
25傳感器系數值
　　傳感器系數：即電磁流量計整機標定系數。該系數由實標得到，并鋼印到傳感器標牌上。用戶必須將此系數置于轉換器參數表中。
26勵磁方式選擇
　　電磁轉換器提供三種勵磁頻率選擇：即1/16工頻（方式1）/1/20工頻（方式2）/1/25工頻（方式3）.小口徑的傳感器勵磁系統電感量小，應選擇1/16工頻。大口徑的傳感器勵磁系統電感量大，用戶只能選擇1/20工頻或1/25工頻。使用中，先選勵磁方式1，若儀表流速零點過高，再依次選擇方式2或方式3.注意：在哪種勵磁方式下標定，就必須在哪種勵磁方式下工作。
27正向總量高位、低位
　　總量高地位設置能改變正向累計總量、反向累計總量的數值，主要用于儀表維護和儀表更換。
　　用戶使用5級密碼進入，可修改正向累積量（+），一般設的累積量不能超過計算器所計量的最大數值（999999999）。
28反向總量高位、低位
　　用戶使用5級密碼進入，可修改反向累積量（-），一般設的累積量不能超過計數器所計量的最大數值（999999999）。
29尖峰抑制允許
　　對于紙漿、泥漿等漿液類流量測量，流體中的固體顆粒摩擦或沖擊對測量點擊會形成尖狀干擾，為克服此類干擾，轉換器采用了變化率抑制算法，轉換器設計有三個參數，對變化率抑制特性進行選擇。
設該參數為允許，啟動變化率抑制算法。設該參數為禁止，關閉變化率抑制算法。
30尖峰已知系數
　　該系數選定欲抑制尖狀干擾的變化率，按流速的百分比計算，分別為0.010m/s、0.020m/s、0.030m/s、0.050m/s、0.080m/s、0.100m/s、0.200m/s、0.300m/s、0.500m/s、0.800m/s十個等級，等級百分比越小，尖狀干擾抑制靈敏度越高。注意：在應用中，并不見得靈敏度選的越高越好，而是應根據實際情況，試驗著選擇。
31尖峰抑制實際
　　該參數選定欲抑制尖狀干擾的實際寬度，以毫秒為單位。持續實際小于選定時間流量變化，轉換器認為是尖狀干擾。持續時間大于選定時間的流量變化，轉換器認為是正常流量變化。也應根據實際情況，試驗著選擇該參數。
32用戶密碼1~4
　　用戶使用5級密碼進入，可修改此密碼；
33電流零點修正
　　轉換器出廠的電流輸出零點調節，使電流輸出準確率為0mA或4mA。
34電流滿度修正
　　轉換器出廠的電流輸出滿度調節，使電流輸出準確率為10mA或20mA。
35出廠標定系數
　　該系數為轉換器制造廠專用系數，轉換器制造廠用該系數將電磁轉換器測量電路系統歸一化，以保證所有電磁轉換器間互換性達到0.1%。
36儀表編碼1和2
　　轉換器編碼記載轉換器出廠時間和編號。
