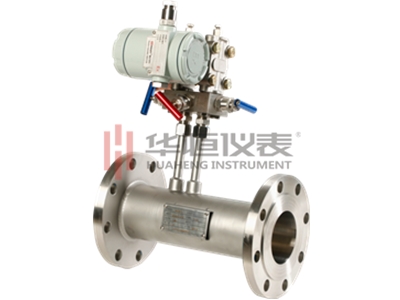

產品簡介：

　　V錐流量計是集經典文丘里管及環形孔板的優點為一體的新型節流裝置，其理論原理是基于封閉管道中能量守恒定律—伯努利方程和流動連續性方程，在穩定流的情況下管道中的流速與差壓的平方根成正比。內錐式節流裝置穩定性好、準確壓高、重復性好、量程比寬、對安裝管段要求低、壓損小，可測量含有固體顆粒流體、低壓流體、高含濕氣體及各種臟污流體。

　　測量原理 ：

　　V型錐流量計屬高精度、高穩定性的新型差壓式流量儀表。和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P+，在介質通過錐體的節流區時，速度會增加，壓力會降低為P-，如圖一所示，P+和P-都通過V型錐形流量計的取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。

　　主要技術指標：

　　1.公稱直徑：50mm DN 1800mm

　　2.公稱壓力：PN 32MPa

　　3.雷諾數范圍：5 103 Red 107

　　4.重復性： 0.1%

　　5.精度等級：0.5級，1級

　　6.直管段長度：前直管段1～3D，后直管段3～5D

　　7.壓損小，僅為孔板的1/2～1/3

　　8.錐體后緣產生旋渦小，負壓側輸出穩定，波動小

　　9.量程范圍可達：1:10

V錐流量計型號規格
