西安華恒儀表制造有限公司是掌握流量計、壓力變送器、密度計、液位計核心技術的儀表生產廠家。主要生產流量計/壓力變送器/密度計/液位計OEM（代工），擁有自主的研發團隊和生產線。可以自主研發設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下長徑噴嘴流量計介紹。

　　長徑噴嘴流量計主要用于電力行業高壓或高溫高壓場合，主蒸汽、主給水或減溫水均采用此典型設計，它具有量程比寬、耐沖擊、壓力損失小、使用壽命長、測量范圍大、測量精度等特點。長徑噴嘴按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。

　　適用范圍

　　1、公稱直徑：50mmDN630mm

　　2、公稱壓力：PN32MPa

　　3、孔徑比：0.20.8

　　4、雷諾數范圍：10000ReD1 105、精度：0.5級，1級

　　結構形式

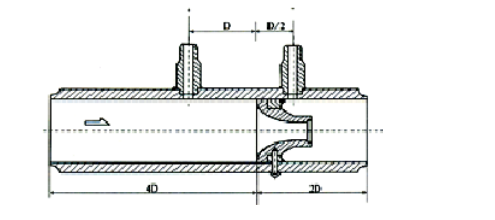

　　長徑噴嘴由入口收縮部分A、圓筒形喉部B和下游端平面C組成，其取壓方式采用D-D/2取壓。

　　長徑噴嘴有兩種形式：高比值噴嘴0.250.8

　　低比值噴嘴0.25  0.5

　　當值介于0.25和0.5之間時，可采用任意一種結構形式的長徑噴嘴，具體結構形式見下圖

　　長徑噴嘴

　　主要應用于電力行業高壓或高溫高壓的場合，裝機容量在50MW以上的主蒸汽、主給水或減溫水等均采用此典型設計型式，它具有壓力損小、壽命長等特點。

　　型號：LGCJ

　　取壓方式：徑距取壓

　　適用壓力：0.01～32MPa

　　適用管徑：50～630mm

　　組件標準：GD87-1101結構形式：(如右圖所示)閥門的材質

　　1.碳鋼也叫碳素鋼，指含碳量Wc小于2.11%的鐵碳合金。

　　2.碳鋼除含碳外一般還含有少量的硅、錳、硫、磷。3.根據含量的高低又大致可分成低碳鋼（含碳量一般小于0.25%）；中碳鋼（含碳量一般在0.25%-0.60%之間）；高碳鋼（含碳量一秀大于0.60%）。

　　4.鋼中含碳量增加，屈服點和抗拉強度升高，但塑性和沖擊性降低，當含碳量超過0.23%時，鋼的焊接性能變壞，因此用于焊接的低合金結構鋼，含碳量一般不超過0.20%。碳量高還會降低鋼的耐大氣腐蝕能力，在露天料場的高碳鋼就易銹蝕；此外，碳能增加鋼的冷脆性和時效敏感性。

　　6.設Ps為屈服點s處的外力，Fo為試樣斷面積，則屈服點s=Ps/Fo(MPa)，MPa稱為兆帕等于N（牛頓）/mm2，（MPa=106Pa，Pa：帕斯卡=N/m2）2.屈服強度（0.2）有的金屬材料的屈服點極不明顯，在測量上有困難，因此為了衡量材料的屈服特性，規定產生永久殘余塑性變形等于一定值（一般為原長度的0.2%）時的應力，稱為條件屈服強度或簡稱屈服強度0.2。

　　金屬的力學性能是指金屬材料抵抗各種外加載荷的能力，其中包括：彈性和剛度、強度、塑性、硬度、沖擊韌度、斷裂韌度及疲勞強度等，它們是衡量材料性能極其重要的指標。

　　7.抗拉強度（tensilestrength）

　　試樣拉斷前承受的最大標稱拉應力。抗拉強度是金屬由均勻塑性變形向局部集中塑性變形過渡的臨界值，也是金屬在靜拉伸條件下的最大承載能力。對于塑性材料，它表征材料最大均勻塑性變形的抗力，拉伸試樣在承受最大拉應力之前，變形是均勻一致的，但超出之后，金屬開始出現縮頸現象，即產生集中變形；對于沒有(或很小)均勻塑性變形的脆性材料，它反映了材料的斷裂抗力。符號為Rm，單位為MPa。

　　試樣在拉伸過程中，材料經過屈服階段后進入強化階段后隨著橫向截面尺寸明顯縮小在拉斷時所承受的最大力（Fb），除以試樣原橫截面積（So）所得的應力（），稱為抗拉強度或者強度極限，單位為N/mm2（MPa）。它表示金屬材料在拉力作用下抵抗破壞的最大能力。計算公式為：=Fb/So

　　式中：Fb--試樣拉斷時所承受的最大力，N（牛頓）；So--試樣原始橫截面積，mm?。

　　抗拉強度（Rm）指材料在拉斷前承受最大應力值。

　　當鋼材屈服到一定程度后，由于內部晶粒重新排列，其抵抗變形能力又重新提高，此時變形雖然發展很快，但卻只能隨著應力的提高而提高，直至應力達最大值。此后，鋼材抵抗變形的能力明顯降低，并在最薄弱處發生較大的塑性變形，此處試件截面迅速縮小，出現頸縮現象，直至斷裂破壞。鋼材受拉斷裂前的最大應力值稱為強度極限或抗拉強度。

　　單位:N/mm2(單位面積承受的公斤力)

　　抗拉強度：Tensilestrength.

　　抗拉強度=Eh，其中E為楊氏模量，h為材料厚度

　　目前國內測量抗拉強度比較普遍的方法是采用萬能材料試驗機等來進行材料抗拉/壓強度的測定!8.試驗鋼鐵硬度的最普通方法是用銼刀在工件邊緣上銼擦，由其表面所呈現的擦痕深淺以判定其硬度的高低。這種方法稱為銼試法，這種方法不太科學。用硬度試驗機來試驗比較準確，是現代試驗硬度常用的方法。常用的硬度測定方法有布氏硬度、洛氏硬度和維氏硬度等測試方法。

　　硬度是衡量金屬材料軟硬程度的一項重要的性能指標，它既可理解為是材料抵抗彈性變形、塑性變形或破壞的能力，也可表述為材料抵抗殘余變形和反破壞的能力。硬度不是一而是材料彈性、塑性、強度和韌性等力學性能的綜合指標。硬度試驗根據其測試方法的不同可分為靜壓法（如布氏硬度、洛氏硬度、維氏硬度等）、劃痕法（如莫氏硬度）、回跳法（如肖氏硬度）及顯微硬度、高溫硬度等多種方法。

　　布氏硬度以HB[N(kgf/mm2)]表示（HBS\HBW）（參照GB/T231－1984），生產中常用布氏硬度法測定經退火、正火和調質的鋼件，以及鑄鐵、有色金屬、低合金結構鋼等毛胚或半成品的硬度。

　　洛氏硬度可分為HRA、HRB、HRC、HRD四種，它們的測量范圍和應用范圍也不同。一般生產中HRC用得最多。壓痕較小，可測較薄的材料和硬的材料和成品件的硬度。

　　維氏硬度以HV表示（參照GB/T4340-1999），測量極薄試樣。

　　洛氏硬度

　　洛氏硬度試驗采用三種試驗力，三種壓頭，它們共有9種組合，對應于洛氏硬度的9個標尺。這9個標尺的應用涵蓋了幾乎所有常用的金屬材料。最常用標尺是HRC、HRB和HRF，其中HRC標尺用于測試淬火鋼、回火鋼、調質鋼和部分不銹鋼。這是金屬加工行業應用最多的硬度試驗方法。HRB標尺用于測試各種退火鋼、正火鋼、軟鋼、部分不銹鋼及較硬的銅合金。HRF標尺用于測試純銅、較軟的銅合金和硬鋁合金。HRA標尺盡管也可用于大多數黑色金屬，但是實際應用上一般只限于測試硬質合金和薄硬鋼帶材料。

　　表面洛氏硬度試驗采用三種試驗力，兩種壓頭，它們有6種組合，對應于表面洛氏硬度的6個標尺。表面洛氏硬度試驗是對洛氏硬度試驗的一種補充，在采用洛氏硬度試驗時，當遇到材料較薄，試樣較小，表面硬化層較淺或測試表面鍍覆層時，就應改用表面洛氏硬度試驗。這時采用與洛氏硬度試驗相同的壓頭，采用只有洛氏硬度試驗幾分之一大小的試驗力，就可以在上述試樣上得到有效的硬度試驗結果。表面洛氏硬度的N標尺適用于類似洛氏硬度的HRC、HRA和HRD測試的材料；T標尺適用于類似洛氏硬度的HRB、HRF和HRG測試的材料。

　　HRC標尺的使用范圍是20~70HRC，當硬度值小于20HRC時，因為壓頭的圓錐部分壓入太多，靈敏度下降，這時應改用HRB標尺。盡管HRC標尺被規定的上限值為70HRC，但是當試樣硬度大于67HRC時，壓頭尖端承受的壓力過大，金剛石容易損壞，壓頭壽命會大大縮短，因此一般應改用HRA標尺。

　　HRA標尺的使用范圍是20-88HRA，由美國標準ASTME140可以獲得以下?lián)Q算關系：27HRA30HRB

　　60HRA100HRB20HRC

　　85.6HRA68HRC

　　可見，HRA標尺的測試范圍涵蓋了從軟鋼（HRB）、硬鋼（HRC）到硬質合金的硬度范圍。然而，事實上HRA標尺很少用于測試軟鋼，主要用于測試薄硬鋼板、深層滲碳鋼和硬質合金。在硬質合金方面，由于技術進步，有些材料硬度已達到93-94HRA，這已超出標準規定。工程上超出HRA高端的測量范圍已成為慣例。HRA標尺有一個特殊用途。在使用洛氏硬度計測試鋼試樣時，如果不知試樣是軟鋼還是硬鋼，可先用HRA標尺試測一下，當硬度值小于60HRA時可改用HRB標尺，當硬度值大于60HRA時可改用HRC標尺。

　　HRB標尺的使用范圍是20~100HRB，當硬度值低于20HRB時，由于鋼球的壓入深度過大，金屬蠕變加劇，試樣在試驗力作用下的變形時間延長，測試值準確度降低，此時應改用HRF標尺。當硬度值大于100HRB時，因為鋼球壓入深度過淺，靈敏度降低，精度下降，此時應改用HRC標尺。在使用HRB標尺測試鋼試樣時，一個特別值得注意的地方是：

　　當預先不知道試樣是軟鋼還是硬鋼時，決不可使用HRB標尺做測試，因為用鋼球壓頭誤測了淬火鋼，鋼球就可能會變形，鋼球壓頭就會損壞，這是鋼球壓頭損壞的主要原因。遇到這種情況時應先用金剛石壓頭，用HRA標尺測試一下，再決定是用HRB還是用HRC。

　　HRF標尺的使用范圍是60~100HRF。HRF標尺是國外使用較多的一個標尺，它是測試純銅和較軟的銅合金材料很好的檢測手段。但是在我國，也存在標準硬度塊短缺的問題，它的應用也受到了限制。

　　HRG標尺適用于HRB值接近100的材料，對于鈹青銅、磷青銅、可鍛鑄鐵這些硬度范圍介于HRB標尺的高端和HRC標尺低端的材料，如果改用HRG標尺，就可以大大改善測試的靈敏度，提高測試精度。

　　其他

　　1.HRC含意是洛氏硬度C標尺，

　　2.HRC和HB在生產中的應用都很廣泛

　　3.HRC適用范圍HRC20－－67，相當于HB225－－650若硬度高于此范圍則用洛氏硬度A標尺HRA。若硬度低于此范圍則用洛氏硬度B標尺HRB。布氏硬度上限值HB650,不能高于此值。

　　4.洛氏硬度計C標尺之壓頭為頂角120度的金剛石圓錐，試驗載荷為一確定值，中國標準是150公斤力。

　　布氏硬度計之壓頭為淬硬鋼球（HBS)或硬質合金球（HBW），試驗載荷隨球直徑不同而不同，從3000到31.25公斤力。

　　5.洛氏硬度壓痕很小，測量值有局部性，須測數點求平均值，適用成品和薄片，歸于無損檢測一類。布氏硬度壓痕較大，測量值準，不適用成品和薄片，一般不歸于無損檢測一類。

　　6.洛氏硬度的硬度值是一無名數，沒有單位。（因此習慣稱洛氏硬度為多少度是不正確的。）布氏硬度的硬度值有單位，且和抗拉強度有一定的近似關系。

　　7.洛氏硬度直接在表盤上顯示、也可以數字顯示，操作方便，快捷直觀，適用于大量生產中。布氏硬度需要用顯微鏡測量壓痕直徑，然后查表或計算，操作較繁瑣。

　　8.在一定條件下，HB與HRC可以查表互換。其心算公式可大概記為：1HRC1/10HB。

　　布氏硬度

　　布氏硬度(HB)一般用于材料較軟的時候，如有色金屬、熱處理之前或退火后的鋼鐵。洛氏硬度(HRC)一般用于硬度較高的材料，如熱處理后的硬度等等。

　　布氏硬度(HB)是以一定大小的試驗載荷，將一定直徑的淬硬鋼球或硬質合金球壓入被測金屬表面，保持規定時間，然后卸荷，測量被測表面壓痕直徑。布氏硬度值是載荷除以壓痕球形表面積所得的商。一般為：以一定的載荷將一定大小的淬硬鋼球壓入材料表面，保持一段時間，去載后，負荷與其壓痕面積之比值，即為布氏硬度值(HB)，單位為公斤力/mm2(N/mm2)。

　　測試載荷與測試鋼球的直徑需根據材料的實際性能再確定。

　　標注方法舉例

　　150HBW10/1000/30表示壓頭直徑為10mm的硬質合金球，在1000kgf試驗力的作用下，保持30s時測得的布氏硬度值為150

　　維氏硬度

　　維氏硬度試驗方法是英國史密斯（R.L.Smith）和塞德蘭德（C.E.Sandland）于1925年提出的。英國的維克斯阿姆斯特朗（Vickers-Armstrong）公司試制了第一臺以此方法進行試驗的硬度計。和布氏、洛氏硬度試驗相比，維氏硬度試驗測量范圍較寬，從較軟材料到超硬材料，幾乎涵蓋各種材料。

　　維氏硬度的測定原理基本上和布氏硬度相同，也是根據壓痕單位面積上的載荷來計算硬度值。所不同的是維氏硬度試驗的壓頭是金剛石的正四棱錐體。試驗時，在一定載荷的作用下，試樣表面上壓出一個四方錐形的壓痕，測量壓痕對角線長度，除以計算壓痕的表面積，載荷除以表面積的數值就是試樣的硬度值，用符號HV表示。

　　里氏硬度

　　里氏硬度是以HL表示，里氏硬度測試技術是由瑞士狄爾馬，里伯博士發明的，它是用一定質量的裝有碳化鎢球頭的沖擊體，在一定力的作用下沖擊試件表面，然后反彈。由于材料硬度不同，撞擊后的反彈速度也不同。在沖擊裝置上安裝有永磁材料，當沖擊體上下運動時，其外圍線圈便感應出與速度成正比的電磁信號，再通過電子線路轉換成里氏硬度值。

　　相信通過以上長徑噴嘴流量計介紹的全部容，能夠使大家對長徑噴嘴流量計介紹有一個較為全面的認識，對選擇合適的液體流量計有所幫助。如有疑問，可以隨時聯系我們。
