西安華恒儀表制造有限公司是掌握流量計、壓力變送器、密度計、液位計核心技術的儀表生產廠家。主要生產流量計/壓力變送器/密度計/液位計OEM（代工），擁有自主的研發團隊和生產線。可以自主研發設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下智能靶式流量計。

　　一、 概述

　　靶式流量計于六十年代開始應用于工業流量測量， 主要用于解決高粘度、 低雷諾數流體的流量測量， 先后經歷了氣動表和電動表兩大發展階段， 智能靶式流量計是在原有應變片式靶式流量計測量原理的基礎上， 采用了新形式的差動傳感器。 采用新式差動傳感器是該新型產品真正實現高精度、 高穩定性的關鍵核心， 徹底改變了原有應變片式靶式流量計溫漂大， 抗過載（沖擊） 能力差， 存在靜態密封點等種種缺陷， 不但發揮了靶式流量計原有的技術優勢， 同時又具有與容積式流量計相媲美的測量準確度， 加之其特有的抗干擾、 抗雜質性能， 除能替代常規流量計所能測量的流量計量問題， 尤其在小流量、 高粘度、 易凝易堵、 高溫、 低溫、 強腐蝕、 強震動等流量計量困難的工況中具有很好的適應性。 目前已廣泛應用于冶金、 石油、 化工、 能源、食品、 環保等各個領域的流量測量。

　　二、 原理及特性

　　1、 結構

　　智能靶式流量計主要由測量管（外殼）、 新型傳感器（含阻流元件）、 積算顯示和輸出部分組成。 根據不同的介質和工況，必須選用相適應的傳感器， 因此， 用戶提供準確的計量對象及參數， 生產廠家選用合適的傳感器是產品能否計量準確的關鍵。

　　2、 工作原理

　　當介質在測量管中流動時， 因其自身的動能通過阻流件（靶式流量計） 時而產生的壓差， 并對阻流件有一作用力， 其作用力大小與介質流速的平方成正比， 其數學方式表達如下：

　　F=C d AV 2 /2

　　式中： F阻流件所受的作用力

　　C d 物體阻力系數

　　A阻流件對測量管軸向投影面積（mm 2 ）

　　工況下介質密度（kg/m 3 ）

　　V介質在測量管中的平均流速（m/s）

　　阻流件（靶） 接受的作用力 F， 經剛性連接的傳遞件（測桿） 傳至傳感器， 傳感器產生電壓信號輸出： V=KF

　　式中： V傳感器輸出的電壓（mV） , K比例常數，

　　F阻流件（靶） 所受的作用力

　　此電壓信號經前置放大、 AD 轉換及計算機處理后， 即可得到相應的瞬時流量和累積總量。

　　三、 產品特點

　　 整臺儀表結構堅固無可動部件， 插入式結構， 拆卸方便；

　　 可選用多種防腐及耐高低溫材質（如哈氏合金， 鈦等）；

　　 傳感器不與被測介質接觸， 不存在零部件磨損， 使用安全可靠；

　　 具有多種安裝方式供選擇， 如選擇在線插入式， 安裝費用低；

　　 具有一體化溫度、 壓力補償， 直接輸出質量或標方；

　　 具有可選小信號切除、 非線性修正、 濾波時間可選擇；

　　 能準確測量各種常溫、 高溫 350 度、 低溫-100 度工況下的氣體、 液體流量；

　　 靈敏度高， 能測量超小流量， 其可測低流速為 0. 8m/s， 測量范圍寬， 最大可達 1： 30；

　　 計量準確， 精度可達到 0. 2%；

　　 重復性好， 一般為 0. 05%～0. 08%， 測量快速；

　　 壓力損失小， 僅為標準孔板的 1/2△P 左右；

　　 抗干擾， 抗雜質能力特強； 抗震動性強， 一定范圍內可測脈動流。

　　 可根據實際需要更換阻流件（靶片） 而改變量程；

　　 低功耗電池現場顯示， 能在線直讀示值， 顯示屏可同時讀取瞬時和累積流量；

　　 多種輸出形式， 能遠傳各種參數；

　　 可測量雙向流， 正負向累計分別計量；

　　。 可測量液體熱量， 顯示熱焓值；

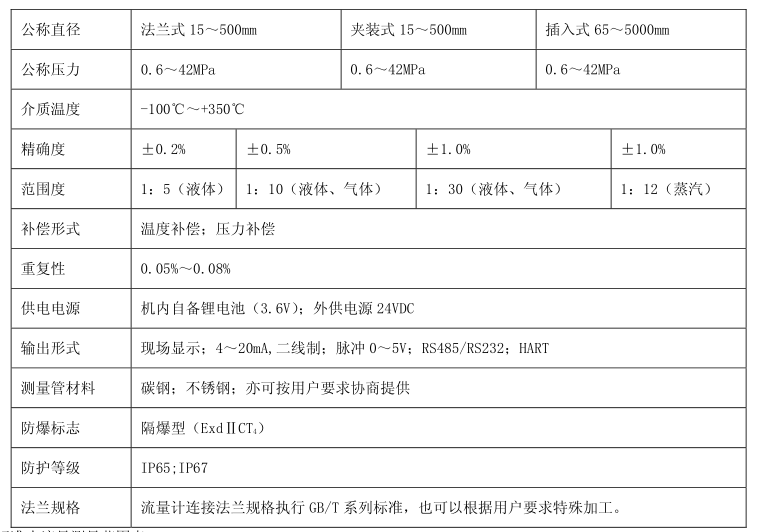

　　四、 主要技術參數表

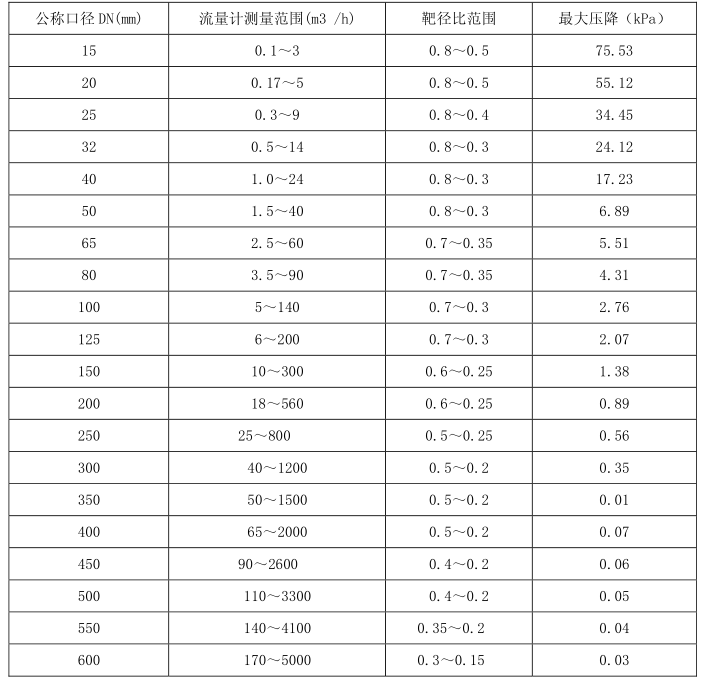

　　五、 標準水流量測量范圍表

　　相信通過以上智能靶式流量計的全部容，能夠使大家對智能靶式流量計有一個較為全面的認識，對選擇合適的液體流量計有所幫助。如有疑問，可以隨時聯系我們。
