一、 概述

　　文丘里管是根據文丘里效應研制開發的一種節流式流量傳感器， 是一種標準節流裝置。 文丘里管按結構分為標準文丘里管和通用文丘里管。

　　標準（經典） 文丘里管按其制造方法不同分為具有粗鑄收縮段的標準文丘里、 具有機械加工收縮段的標準文丘里、 具有粗焊鐵板收縮段的標準文丘里。

　　標準文丘里按國標 GB/T2624-2006 進行設計制造， 按國標 JJG640-94 進行檢定。

　　通用文丘里系列流量傳感器除了 繼承了 標準文丘里管準確度高， 重復性好， 壓損小， 所需前直管道短等優點， 還具備自身裝置小， 防堵的優點。 可用于兩向流， 混相流， 低流速、 大管徑， 異形管道等復雜流量問題的測量。

　　二、 測量原理

　　充滿管道的流體， 當它流經管道內的節流件時， 流速將在文丘里管喉頸處形成局部收縮， 因而流速增加， 靜壓力降低， 于是在節文丘里管喉頸前后便產生了 壓差。 流體流量愈大， 產生的壓差愈大，這樣可依據壓差來衡量流量的大小。 這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程(能量守恒定律)為基礎的。

　　流量計算公式：

　　三、 特點

　　1. 標準（經典） 文丘里管是按國標 GB/T2624 設計制造， 按國標 JJG640 檢定的標準節流裝置， 無需標定。

　　2. 在標準節流裝置中， 它所要求的上、 下游直管段最短， 永久壓力損失最小。

　　3. 性能穩定、 可靠性高。

　　4. 計算準確、 能耗小。

　　5. 可用于液體、 氣體、 蒸汽及兩相流等各種臟污介質。

　　6. 結構簡單， 易安裝， 維護方便。

　　7. 標準文丘里本體較長大約是管徑的 2～5 倍。

　　四、 主要技術參數

　　1. 公稱直徑： 50mmDN3000mm

　　粗鑄收縮段： 100mmDN1600mm

　　機械加工收縮段： 20mmDN250mm

　　粗焊鐵板收縮段： 100mmDN3000mm

　　2. 節流孔徑比 ： 0.3 0.75

　　粗鑄收縮段： 0.3 0.75

　　機械加工收縮段： 0.4 0.75

　　粗焊鐵板收縮段： 0.4 0.7

　　3. 雷諾數范圍： 2-10 5 ReD2-10 6

　　粗鑄收縮段： 2-10 5 ReD2-10 6

　　機械加工收縮段： 2-10 5 ReD10 6

　　粗焊鐵板收縮段： 2-10 5 ReD2-10 6

　　4. 精度等級： 0.5 級、 1 級、 1.5 級、 2 級

　　5. 工作壓力： 公稱壓力： PN42Mpa

　　6. 介質溫度： -50℃t500℃

　　7. 參照標準： GB/T2624-2006、 JJG640-94 及 ASME PTC 19. 5-2004

　　8. 連接方式： 法蘭連接、 焊接、 螺紋

　　五、 結構形式及主要技術參數

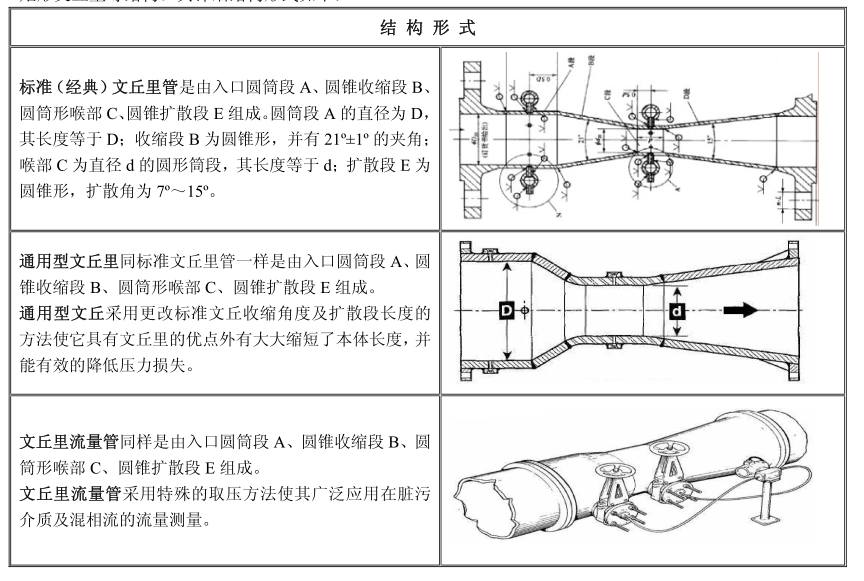

　　文丘里根據制造工藝和用途分為： 標準文丘里、 通用文丘里、 文丘里流量管、 小管徑文丘里、矩形文丘里等結構。 其詳細結構形式如下：
