差壓式流量計是由差壓變送器、溫壓補償（溫度變送器+壓力變送器）、三閥組、流量積算儀配套組成的高量程比差壓流量測量節流裝置。

一、概述

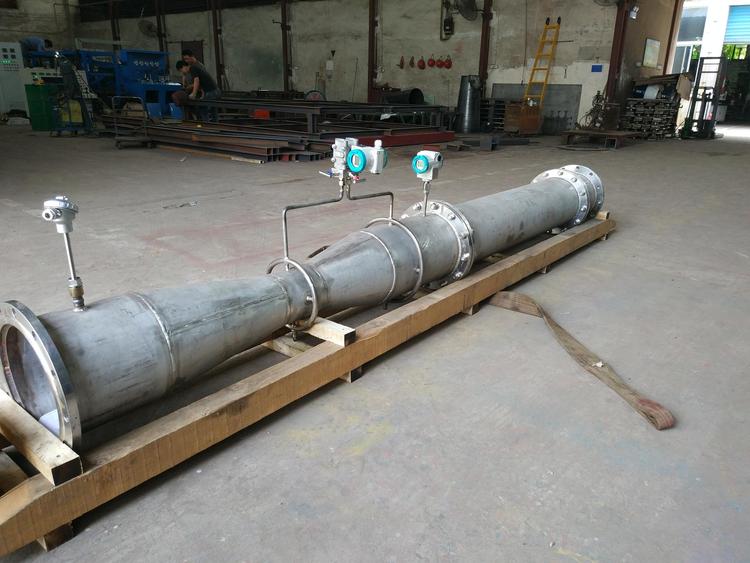

文丘里管是根據文丘里效應研制開發的一種節流式流量傳感器，是一種標準節流裝置。文丘里管按結構分為標準文丘管和通用文丘里管。

標準（經典）文丘里管按其制造方法不同分為具有粗鑄收縮段的標準文丘里、具有機械加工收縮段的標準文丘里、具有粗焊鐵板收縮段的標準文丘里。

標準文丘里按國標GB/T2624-2006進行設計制造，按國標JJG640-94進行檢定。

通用文丘里系列流量傳感器除了繼承了標準文丘里管準確度高，重復性好，壓損小，所需前直管道短等優點，還具備自身裝置小，防堵的優點。可用于兩向流，混相流，低流速、大管徑，異形管道等復雜流量問題的測量。

二、測量原理

   充滿管道的流體，當它流經管道內的節流件時，流速將在文丘里管喉頸處形成局部收縮，因而流速增加，靜壓力降低，于是在節文丘里管喉頸前后便產生了壓差。流體流量愈大，產生的壓差愈大，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程

三、特點

1.        標準（經典）文丘里管是按國標GB/T2624設計制造，按國標JJG640檢定的標準節流裝置，無需標定。

2.        在標準節流裝置中，它所要求的上、下游直管段最短，永久壓力損失最小。

3.        性能穩定、可靠性高。

4.        計算準確、能耗小。

5.       可用于液體、氣體、蒸汽及兩相流等各種臟污介質。

6.        結構簡單，易安裝，維護方便。

7.        標準文丘里本體較長大約是管徑的2～5倍。

四、主要技術參數

1.        公稱直徑：4mmDN3000mm
粗鑄收縮段：100mmDN1600mm
機械加工收縮段：4mmDN250mm
粗焊鐵板收縮段：100mmDN3000mm

2.        節流孔徑比β：0.3  0.75
粗鑄收縮段

 機械加工收縮段：0.4  0.75
粗焊鐵板收縮段：0.4  0.7

3.        雷諾數范圍：2  105 ReD 2 106
粗鑄收縮段：2  105  ReD  2  106
機械加工收縮段：2  105  ReD 106
粗焊鐵板收縮段：2  105  D  2  106

4.        精度等級：0.5級、1級、1.5級、2級

5.        工作壓力：公稱壓力：PN 42Mpa

6.        介質溫度：-50℃  600℃

7.        參照標準：GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004

8.        連接方式：法蘭連接、焊接、螺紋

五、結構形式及主要技術參數

文丘里根據制造工藝和用途分為：標準文丘里、通用文丘里、小管徑文丘里、矩形文丘里等結構。文丘里管是由入口圓筒段A、圓錐收縮段B、圓筒形喉部C、圓錐擴散段E組成。圓筒段A的直徑為D，其長度等于D；收縮段B為圓錐形，并有21  1 的夾角； 喉部C為直徑d的圓形筒段，其長度等于d；擴散段E為圓錐形，擴散角為7 ～15 。

其詳細結構形式如下：

六、型號標記方法：

TB-WQL-DN-PN- C/S/O 標準文丘里

TB 基本型號；-WQL 標準文丘里

DN 公稱通徑（㎜）例如DN300，為公稱通徑300㎜。

PN 公稱壓力（Mpa）例如PN1.0，為公稱壓力1.0 Mpa。

C/S/O 管道材質：C為碳鋼，S為不銹鋼，O其它材質。

　差壓式流量計是依據流體穿過節流裝置時形成的壓力差與流量之間的關系，測量壓差來實現流量測定的原理設計而成的。被廣泛應用在供水、供熱、污水處理、電力、冶金、化工、石油等行業的過程控制和流量測量
