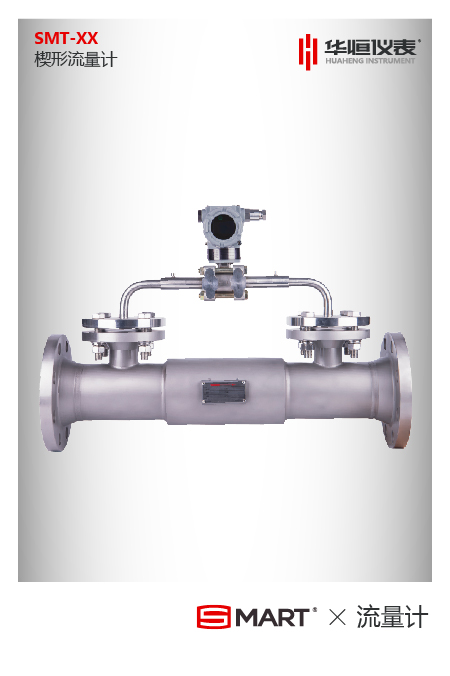

楔形流量計（楔式流量計）

來源：華恒流量計手機查看內容瀏覽：250 發布日期：2021-04-01

　　產品概述

　　楔形流量計是一種新型的差壓式流量儀表，它由楔形流量傳感器和差壓變送器兩大部分組成。它的問世填補了長期以來國內流量測量領域尚無流量計能對流量變化范圍度大（流量隨時間變化梯度達數十倍）的城市煤氣和天然氣準確計量的空白。突破了煉焦、煉油、化工等企業中的焦油、瀝青、殘渣油、石蠟油、易結晶萘油等各種高粘度液體介質的流量測量難題，同時也在化工企業有極強腐蝕性、并隨溫度變化而析出結晶的飽和或過飽和酸、堿、鹽溶液流量中測量獲得廣泛應用。

　　楔形流量計結構簡單、性能可靠、安裝使用方便、價格便宜、維護費用特低，已被廣泛用于各種清潔液體、高粘度流體、腐蝕性流體、漿液、各種氣體包括空氣、蒸汽、臟污煤氣和天然氣等的測量。在管道雷諾數小至500或介質粘度高達500mpa.s的情況下也可使用。楔形流量計能夠理想的適用于傳統流量儀表無法勝任的場合。其高精度、寬范圍和適用范圍之廣也是其傳統儀表無與倫比的。

　　工作原理

　　楔形流量計的基本測量原理與孔板及傳統的文丘里等差壓式流量測量儀表完全相同，都是以能量守恒定律一伯努力方程和流動連續性方程為基礎的流量測量方法。

　　楔形流量傳感器的檢測件是楔形孔板，它是一塊V行節流件，它的圓形丁角朝下，這樣有利于含懸浮顆粒流體和高粘度液體流過時在節流件上游側不會產生滯流，也不會在節流體上、下游側發生固體顆粒或粘稠物的積存。當節流通過楔塊節流件產生差壓的平方根正比于質量或體積流量，不同的弓形高度H與管道直徑D的比來確定流量的測量范圍。楔形流量計可以解決流量測量，保證精確可靠的測量結果，從而確保了楔形流量傳感器能長期達到0.1FS%Y的穩定性。

　　性能特點

　　1、準確度高、穩定性好、重復性好

　　2、結構簡單、可靠性高、使用壽命長

　　3、測量范圍寬。量程比一般為1:25，最高可達1:33，當改變差壓變送器差壓后可達1:100以上。

　　4、適用范圍廣。不僅適用于單相流體，也適用于氣液、氣固和液固等雙相流體。既可以工作在層流狀態，也可在紊流狀態。可適用于高溫、高壓、高粘度、重腐蝕、易結晶、含懸浮物、長纖維等各種液體、氣體、蒸汽和高含塵氣體的流量測量。

　　5、防粘附、無沉積、不堵塞。楔形傳感器測量管與節流件防粘附結構設計，消除被測量介質中的泥沙、粉塵、懸浮物、纖維等對流量傳感器測量管的粘附、堆積，同時也防止了測量管的腐蝕，從而保證了測量管通徑的長期不變和流量測量的長期準確。

　　6、一體化。楔形傳感器、三閥組、差壓變送器一體化安裝，省去導壓管路、閥門、管件、整個系統更簡單，測量精度與可靠性大大提高。

　　7、智能化。選用智能差壓變送器時，可通過HART協議或其他通信方式對流程參數進行設定、組態，根據被測介質流量的變化，調整差壓，使系統范圍度大大拓寬；選用智能型多參數差壓變送器時，可實現多參數測量，實現完全的溫度壓力補償，直接輸出精確的流量信號。

　　8、安裝直管段要求低，能有效避免和少測量系統的附加測量不確定度。

　　9、壓力損失小，節約能源

　　應用范圍

　　1、氣體：煤氣、天然氣（包括高含濕天然氣及含有其它雜質的非潔凈天然氣）、空氣（包括含水、含固體顆粒以及含其它懸浮物的空氣。
