（54）實用新型名稱

　　錐體可換型V型錐流量計（57）摘要

　　本實用新型的錐體可換型 V型錐流量計涉及流量計領域，是由測量管、左法蘭、正引壓管、負引壓管和右法蘭構成，其所述的左法蘭與右法蘭之間通過測量管固定連接，測量管上設有徑向通孔Ⅰ并與正引壓管連通;右法蘭上設有徑向通孔Ⅱ并與負引壓管連通，右法蘭及測量管內腔中置有 V型錐主體，所述的V型錐主體通過連接桿與支撐體固定連接，所述的支撐體與右法蘭有兩個以上的螺桿緊固連接。本實用新型的錐體可換型V型錐流量計，結構簡單、使用方便，V型錐流量計產生堵塞時，卸下固定錐體的兩個螺絲，取下錐體，使雜質清理非常容易、方便，安裝恢復簡單快捷。當現有Ⅴ型錐流量計量程滿足不了工藝需求時，只要更換適當的錐體總成即可實現量程調整。

　　1.錐體可換型V型錐流量計，是由測量管（1）、左法蘭（2）、正引壓管（3）、負引壓管（4）和右法蘭（5）構成，其特征在于所述的左法蘭（2）與右法蘭（5）之間通過測量管（1）固定連接，測量管（1）上設有徑向通孔I（6）并與正引壓管（3）連通;右法蘭（5）上設有徑向通孔Ⅱ（7）并與負引壓管（4）連通，右法蘭（5）及測量管（1）內腔中置有V型錐主體（8），所述的V型錐主體（8）通過連接桿（9）與支撐體（10）固定連接，所述的支撐體（10）與右法蘭（5）有兩個以上的螺桿緊固連接。

　　2.如權利要求1所述的錐體可換型V型錐流量計，其特征在于所述的V型錐主體（8）的尾端與連接桿（9）固定。

　　3.如權利要求1或2所述的錐體可換型V型錐流量計，其特征在于所述的右法蘭（5）的厚度大于左法蘭（2）的厚度。

　　4.如權利要求1或2所述的錐體可換型V型錐流量計，其特征在于所述的V型錐主體（8）、連接桿（9）和支撐體（10）為一體加工成型，整體呈"丁"字型。

　　技術領域

　　【0001】 本實用新型涉及流量計領域，尤其涉及錐體可換型V型錐流量計。

　　背景技術

　　【002】 v型錐流量計相對于其它差壓式流量計具有壓損小、流量信號穩定、安裝直管段要求低、測量精度高等優點，缺點是量程比窄;對于小口徑V型錐流量計，錐體與測量管間間隙很小，因施工、管道維修等因素，測量介質中含有的雜質，容易對小口徑V型錐流量計產生堵塞甚至堵死，造成計量流量值偏大或無法計量，堵塞的V型錐流量計因測量管徑很小，清理難度大，且容易造成V錐體損傷，影響計量精度，迫切需要一種能夠容易清理錐體的V型錐流量計，目前，市場上V型錐流量計不能滿足上述要求。V型錐流量計具有所有差壓式流量計的固有特點∶即被測介質流量與差壓值的平方根成正比，因此，有效量程比窄，國家儀表檢定部門只在1∶3量程范圍內出具校準報告;因V型錐體不可換，相對孔板流量計，通用性不強，不能形成標準化，對于量程變化大的場所，V型錐流量計難以滿足要求。

　　實用新型內容

　　【0003】 本實用新型的目的在于克服現有技術中存在的缺陷，提供一種錐體可換型V型錐流量計。

　　【004】 本實用新型的錐體可換型V型錐流量計，是由測量管、左法蘭、正引壓管、負引壓管和右法蘭構成，其所述的左法蘭與右法蘭之間通過測量管固定連接，測量管上設有徑向通孔I并與正引壓管連通;右法蘭上設有徑向通孔Ⅱ并與負引壓管連通，右法蘭及測量管內腔中置有V型錐主體，所述的V型錐主體通過連接桿與支撐體固定連接，所述的支撐體與右法蘭有兩個以上的螺桿緊固連接。

　　【0005】 作為本實用新型的進一步改進，所述的V型錐主體的尾端與連接桿固定。【0006】 作為本實用新型的進一步改進，所述的右法蘭的厚度大于左法蘭的厚度。【0007】 作為本實用新型的進一步改進，所述的V型錐主體、連接桿和支撐體為一體加工成型，整體呈""字型。

　　【0008】 本實用新型的錐體可換型V型錐流量計，結構簡單、使用方便，v型錐流量計產生堵塞時，卸下固定錐體的兩個螺絲，取下錐體，使雜質清理非常容易、方便，安裝恢復簡單快捷。當現有V型錐流量計量程滿足不了工藝需求時，只要更換適當的錐體總成即可實現量程調整，無須標定，無需更換整體流量計，能夠快速、便捷、低成本的解決V型錐流量計堵塞后不易清理和流量計量程調整問題。

　　附圖說明

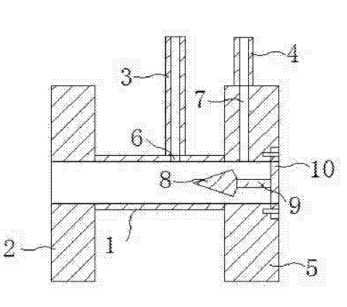

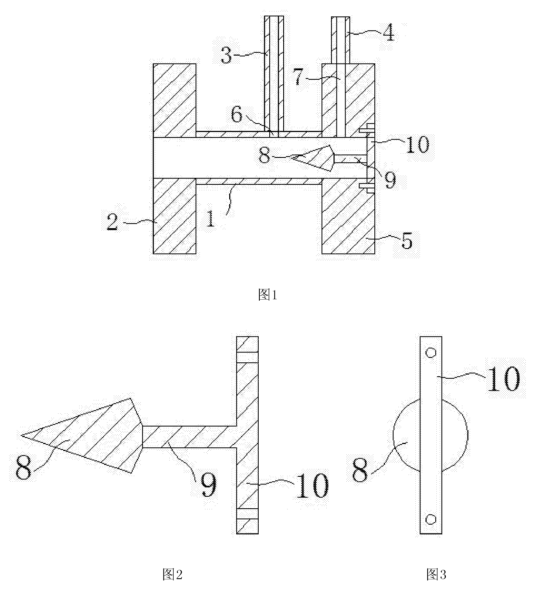

　　【0009】 圖1為本實用新型的結構總裝圖∶【o010】 圖2為本實用新型V型錐體總成剖視圖;【001】 圖3為本實用新型v型錐體總成俯視圖。

　　具體實施方式

　　【0012】 下面結合附圖1、附圖2和附圖3對本實用新型的錐體可換型V型錐流量計，作進一步說明。【0013】 實施例1

　　【0014】 本實用新型的錐體可換型V型錐流量計，是由測量管1、左法蘭2、正引壓管3、負引壓管4和右法蘭5構成，其所述的左法蘭2與右法蘭5之間通過測量管1固定連接，測量管1上設有徑向通孔16并與正引壓管3連通;右法蘭5上設有徑向通孔Ⅱ7并與負引壓管4連通，右法蘭5及測量管1內腔中置有V型錐主體8，所述的V型錐主體8通過連接桿9與支撐體10固定連接，所述的支撐體10與右法蘭5有兩個以上的螺桿緊固連接。【0015】 所述的V型錐主體8的尾端與連接桿9固定。【0016】 實施例2

　　【0017】 本實用新型的錐體可換型v型錐流量計，是由測量管1、左法蘭2、正引壓管3、負引壓管4和右法蘭5構成，其所述的左法蘭2與右法蘭5之間通過測量管1固定連接，測量管1上設有徑向通孔16并與正引壓管3連通;右法蘭5上設有徑向通孔Ⅱ7并與負引壓管4連通，右法蘭5及測量管1內腔中置有V型錐主體8，所述的V型錐主體8通過連接桿9與支撐體10固定連接，所述的支撐體10與右法蘭5有兩個以上的螺桿緊固連接。所述的V型錐主體8的尾端與連接桿9固定。右法蘭5的厚度大于左法蘭2的厚度，右法蘭厚度做相應加厚，確保耐壓等級同左側法蘭一致。所述的V型錐主體8、連接桿9和支撐體10為一體加工成型，整體呈"丁"字型。支撐體10與右法蘭5使用螺絲固定，容易保證錐體在測量管很好對中，提高流量測量精度，避免錐體脫落，安全性高，工藝配對法蘭安裝后錐體總成更加牢固;尤其適用于高壓流體計量。采用"丁"字型結構，固定時可最大限度減少測量管道內介質的阻力和擾動，差壓信號更加平穩、可靠，對于小差壓信號尤其明顯。V型錐主體8、連接桿9和支撐體10通過螺絲固定于右法蘭上，同時工藝配對與右法蘭連接后，使錐體總成再次固定，徹底擺脫錐體振動，提高安全性，特別是對于高壓測量優勢更加突出。

　　【0018】 本實用新型的錐體可換型v型錐流量計產生堵塞時，卸下固定錐體總成的兩個螺絲，取下清洗干凈后可快速安裝，簡單快捷。當現有V型錐流量計量程滿足不了工藝需求時，只要更換適當的V型錐體即可實現，無需更換整體流量計。
