西安華恒儀表制造有限公司是掌握流量計、壓力變送器、密度計、液位計核心技術的儀表生產廠家。主要生產流量計/壓力變送器/密度計/液位計OEM（代工），擁有自主的研發團隊和生產線。可以自主研發設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下一體化楔形流量計。

　　一體化智能型楔形流量計的問世填補了長期以來國內流量測量領域尚無流量計能對流量變化范圍度大（流量隨時間變化梯度達數十倍）的城市煤氣和天然氣準確計量的空白；突破了煉焦、煉油、化工等企業中的焦油、瀝青、殘渣油、石蠟油、易結晶萘油等各種高粘度液體介質的流量測量難題，同時也在化工企業有極強腐蝕性、并隨溫度變化而析出結晶的飽和或過飽和酸、堿、鹽溶液流量中測量獲得廣泛應用。它極具市場競爭力的特點有：

　　1．長期現場運行精度高。在液體流量測量中，精度可達0.2級；在氣體測量中，精度可達0.5級。這在差壓式流量計中是沒有的，在各類流量計中也是不多見的。

　　2．流量范圍度寬。精度0.2級時，流量范圍可達1:25；精度0.25級時，流量范圍高達1：33。這是其它差壓式流量計無法比擬的。

　　3．適用范圍極廣。迄今為止，尚無任何流量計與其相媲美。不僅適用于單相流體，也適用于氣液、氣固和液固等雙相流體。其雷諾數最小達300，最高可達1106以上；所以，楔形流量計既可工作在層流狀態，也可工作在紊流狀態，其最低流速達0.01m/s。而且楔形流量傳感器無沉積、不堵塞，可適用于高溫、高壓、高粘度、強腐蝕的各種液體和高含塵氣體的流量測量。

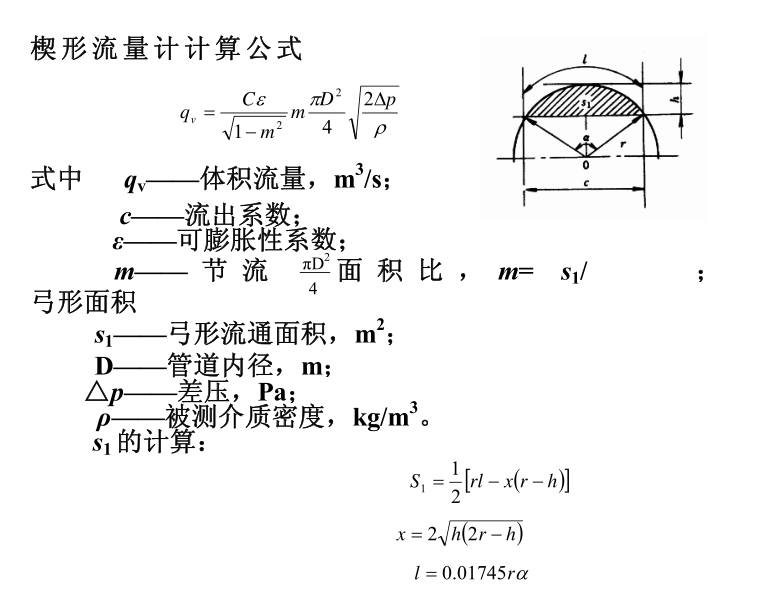

　　楔形流量傳感器結構如圖1所示。楔形流量傳感器的檢測件是楔形孔板，它是一塊V形節流件，它的圓形頂角朝下，這樣有利於含懸浮顆粒（粉塵、泥沙及其它固體顆粒）流體和高粘度液體流過時在節流件上游側不會產生滯流，也不會在節流體上、下游側發生固體顆粒或粘稠物的積存，從而確保了楔形流量傳感器長期運行精度在0.2級，這樣高的長期運行精度在流量測量領域是迄今少見的。

　　特點

　　一體化

　　它集楔形流量傳感器、三閥組板和差壓變送器于一體，去掉了導壓管路、各種閥門和管件，大大提高了系統的測量精度與可靠性。

　　智能型

　　通過智能型差壓變送器的按鍵或通訊方式設定。在線修改差壓變送器的量程，可大大拓寬系統的流量測量范圍度。

　　長期運行精度高、穩定性好。

　　測量誤差：0.5%F.S；長期穩定性：0.2%F.Ｓ/Y。

　　傳感器結構簡單、可靠性高、使用壽命長。

　　楔形流量傳感器結構簡單、可靠，無可移動部件與易損部件，使用壽命長達10年以上。

　　適用范圍廣

　　測量介質：除應用于一般氣體、液體、蒸汽外，特別適用于高粘度、高腐蝕性、易結晶、含懸浮物、長纖維的液體及高含塵氣體的流量測量。

　　測量管徑：10~1500mm(超過范圍可特殊定貨)。

　　工作范圍：工作溫度上限560℃，工作壓力上限40Mpa。

　　雷諾系數使用范圍廣：下限Red＝300，上限Red=1106以上，它可適用于極低雷諾數（Red＝300）的液體流量測量。

　　流量測量范圍度：1︰25，最高可達1︰33，當改變差壓變送器差壓后，可達1：100

　　介質粘度上限：500mpaS。

　　最低流速：測量介質最低流速0.01m/s。

　　主要技術參數

　　測量精度：優于示值的0.5%～1.0%。

　　長期運行精度：0.2%F.S/Y。

　　最低流速：0.01m/s。

　　使用壽命：可長達十年以上。

　　流量范圍度：1︰25，最高可達1︰33。

　　雷諾數系數使用范圍：下限300，上限達1106以上。

　　測量液體粘度上限：500mpaS。

　　工作壓力范圍：6.4Mpa。

　　工作溫度范圍：-50~560℃。

　　管道尺寸：10~1500mm。

　　工作環境溫度：80℃。

　　工作環境相對濕度：15~85%。

　　差壓與壓力變送器電源電壓：24V.dc。

　　差壓與壓力變送器輸出電流：4~20mA。

　　人工智能流量運算顯示器電源電壓：220V.ac。

　　智能差壓與壓力變送器通訊方式：HARTBRAIN。

　　人工智能流量運算顯示器通訊方式：RS232RS485。人工智能流量運算顯示器可對差壓與壓力變送器提供24V.dc隔離電源。人工智能流量運算顯示器可輸出4~20mA流量信號。

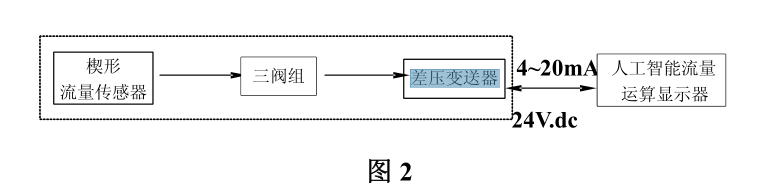

　　一體化智能型楔形流量計的組成如圖2所示。它由一體化楔形流量變換器和人工智能流量運算器兩部分組成。其中一體化楔形流量變換器由楔形流量傳感器、三閥組板和差壓變送器構成。一體化智能型楔形流量計的工作原理是：當充滿管道的流體流經楔形孔板時，在楔形孔板上游側和下游側測差壓變送器到流體的差，差壓變送器將差壓信號轉為4~20mA.dc電流信號輸出，此信號經人工智能流量運算器處理后，其示值即為流量值。

　　相信通過以上一體化楔形流量計的全部內容，能夠使大家對智能一體化孔板流量計有一個較為全面的認識，對選擇合適的液體流量計有所幫助。如有疑問，可以隨時聯系我們。
