長頸噴嘴流量計有悠久的歷史背景，各種試驗數據齊全。結構簡單，無可動部件、長期使用穩定可靠，豐富的設計制造he應用經驗。標準化程度高，可不必進行實4流標定。標準孔板有可靠的實驗數據和完善的國際、國家標準。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循國際標準計算與加工、使用靈活方便；國內目前流量測量中應用最廣泛的仍然是差壓式流量計，據有關資料的估計占流量?jī)x表總用量的60%-70%之間。它在石油、化工、礦冶、鋼鐵、電力、水利、造紙、制藥、食品和化纖等許多行業中被廣泛使用。

　　主要技術參數：

　　公稱通徑：DN50-DN500

　　依據國家標準GB/T2624-93進行設計制造

　　依據國家檢定規程JJG 640-94進行出廠檢定

　　取壓方法：角接取壓、法蘭取壓

　　基本精度：0.5%、1%、1.5%

　　流量范圍：1:15

　　公稱壓力：0.6、1.0、1.3、2.5、4.0、6.4/10（MPa）

　　被測介質;水、空氣、天然氣、飽和蒸汽、過熱蒸汽、其他混合介質

　　被測介質溫度：-10℃+450℃

　　供電電源：24VDC

　　顯示：LCD同屏顯示瞬時流量、累計流量、流體壓力、流體溫度及差壓值

　　輸出信號：4-20mA DC 或RS485通訊

　　防爆性能：本安型EXibIICT5

　　防護性能：IP65

　　注意事項

　　安裝：

　　可水平、垂直或傾斜安裝，應保證管內充滿液體。

　　節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是圓的，內壁應潔凈，無凹坑與沉淀物。

　　直管段長度要求及節流裝置安裝應符合GB/T26224-93有關規定。

　　引壓管路安裝應符合標準規定的規范。

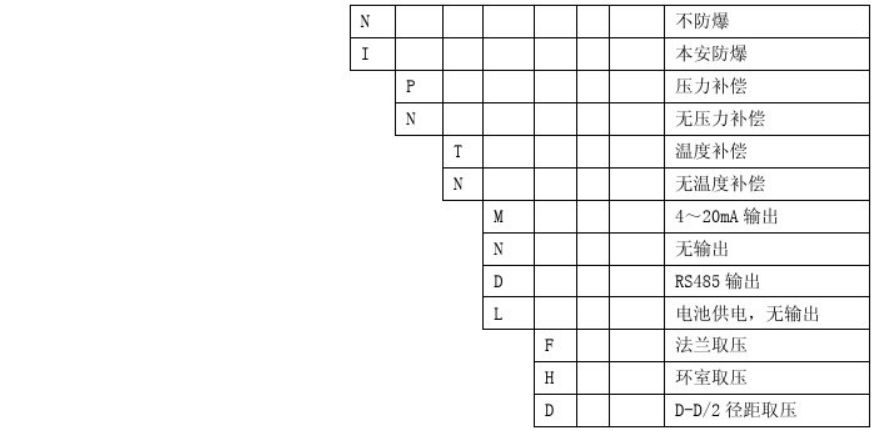

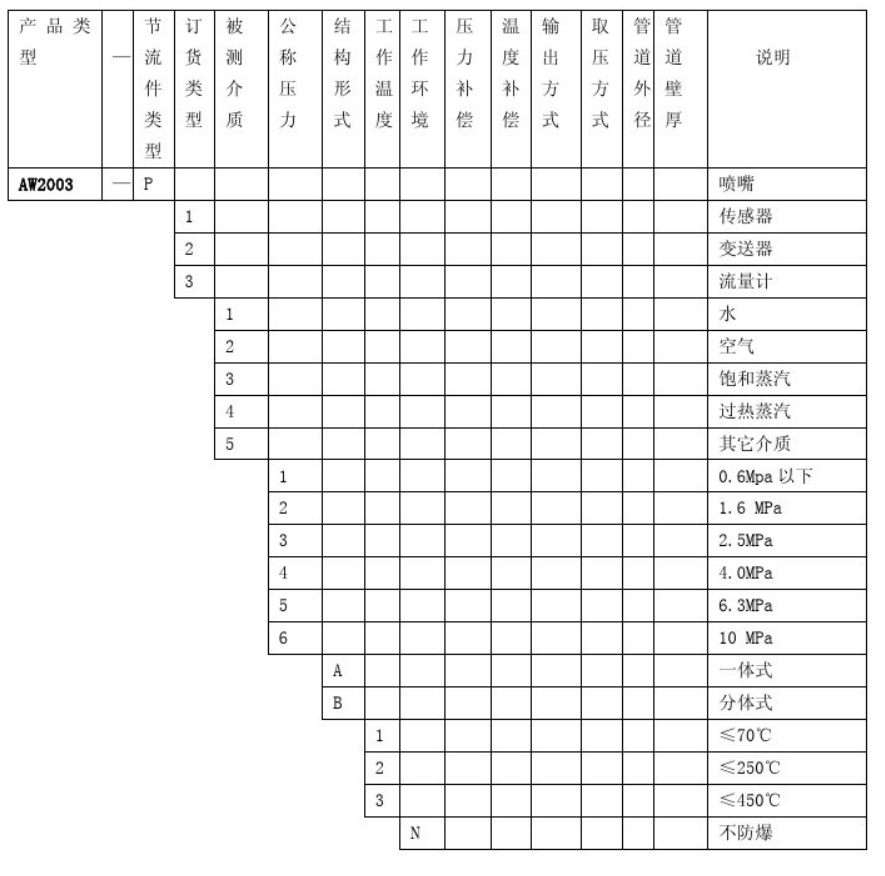

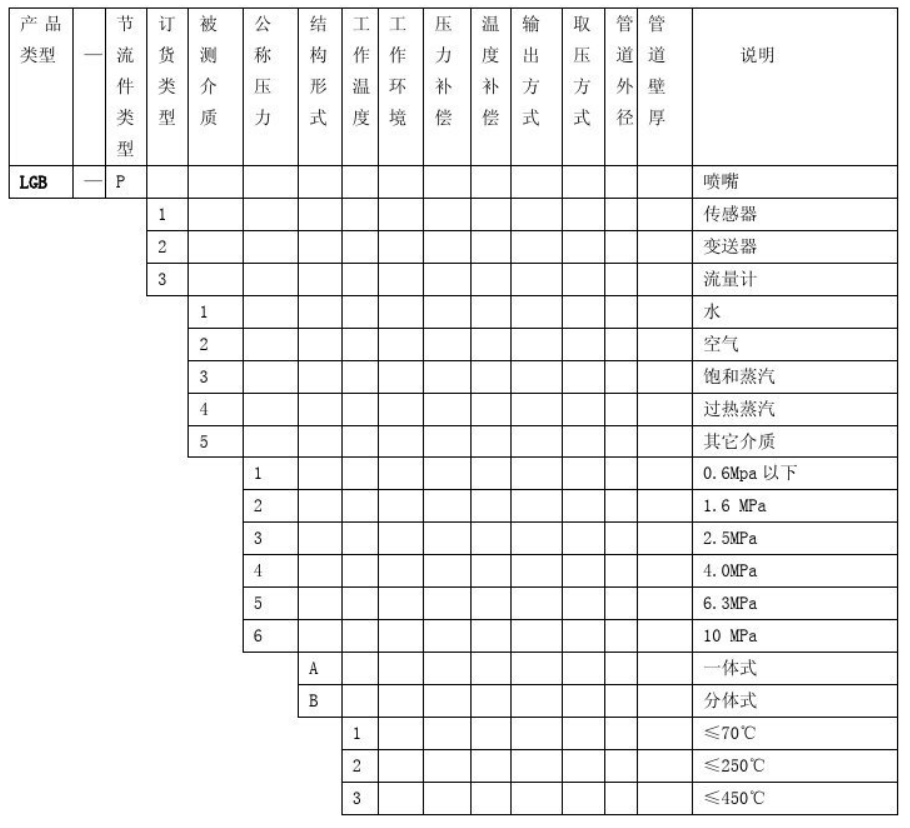

　　訂貨須知：

　　訂貨時請?jiān)敿?xì)提供以下數據：

　　1.被測介質

　　2.最大、常用、最小流量

　　3.工作壓力、工作溫度

　　4.介質密度、粘度

　　5.管道材質、內徑、外徑

　　6.允許壓力損失

　　7.取壓方式

　　8.現場管道鋪設情況和局部阻力件形式。

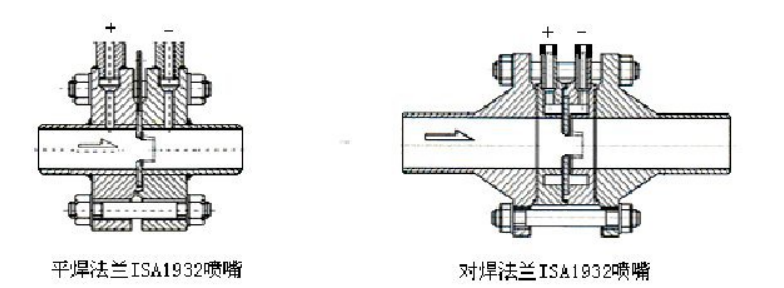

　　產品類及結構

　　依照產品供貨范圍以及輸出信號的不同，孔板流量計分為3類

　　1.長頸噴嘴流量傳感器

　　特點：只提供差壓信號的形成部分（噴嘴部分），不提供差壓變送器和流量計算顯示部分，輸出信號為流體在節流件后形成的壓力差。由用戶自己進行其它配置。

　　2.長頸噴嘴流量變送器

　　由噴嘴流量傳感器和差壓變送器組成，輸出代表差壓信號大小的4-20mA電信號，流量計算及溫度、壓力補償由用戶另外配置完成。有分體式安裝和一體式安裝兩種結構。

　　一體式安裝是產品出廠時已將差壓變送器與噴嘴鏈接成一體，用戶購買一體式噴嘴后，使用時不需再連接引壓管。但必須配接相應的流量計算器、壓力變送器和溫度變送器。

　　分體式噴嘴流量變送器由獨立的噴嘴流量傳感器和差壓變送器組成。噴嘴流量傳感器和差壓變送器之間的引壓管連接由用戶自己完成。

　　3.長頸噴嘴流量計

　　由分體式安裝和一體式安裝兩種結構：

　　一體式安裝由AW2003型智能顯示儀（多參量變送器）和噴嘴裝置一道組成噴嘴流量計。它自帶有高品質的差壓傳感器、壓力傳感器，熱電阻溫度傳感器。AW-2003-型智能顯示儀（多參量變送器）不僅在差壓傳感器量程范圍自動適應，而且各種補償系數如：流出系數C、流束膨脹系數E等均進行在線計算，真正實現了擴大量程的同事保證計量的精度。采用大屏幕LCD同屏顯示累計流量、瞬時流量、瞬時壓力、瞬時溫度值，不用人工切換。4-20mA兩線制瞬時流量輸出。分本安型防爆產品及普通型產品兩大類。

　　分體式安裝由獨立的噴嘴裝置、差壓、壓力、溫度變送器、流量計算儀、截止閥等部份組合而成。各部份之間的連接組合由用戶自己完成。
