西安華恒儀表制造有限公司是掌握流量計核心生產技術的廠家，擁有自主的研發團隊和生產線。可以自主研發設計滿足各行業、各環境下的高精度流量計。今天和大家分享一下插入式煤氣流量計。

　　插入式煤氣流量計是在原有應變片式靶式流量計測量原理的基礎上,采用了最新型電容力傳感器作為測量和敏感傳遞元件，同時利用了現代數字智能處理技術而研制的一種新式流量計量?jī)x表。

　　采用電容式力傳感器的是該新型產品真正實現高精度、高穩定性的關鍵核心，徹底改變了原有應變片式靶式流量計溫漂大,抗過載(沖擊)能力差,存在靜態密封點等種種缺陷,不但發揮了靶式流量計原有的技術優勢，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在小流量、高粘度、易凝易堵、高溫、低溫、強腐蝕、強震動等流量計量困難的工況中具有很好的適應性。目前已廣泛應用于冶金、石油、化工、能源、食品、環保等各個領域的流量測量。

　　一、原理及特性

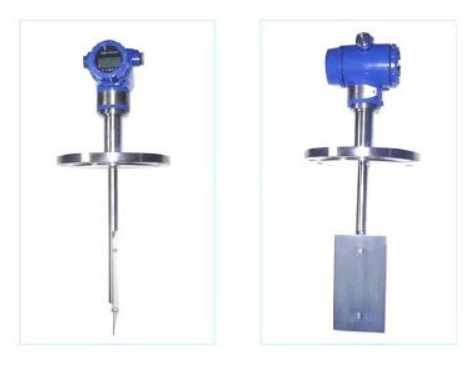

　　1、結構

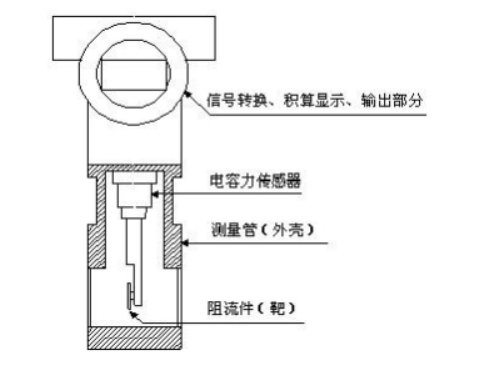

　　插入式煤氣流量計主要由測量管（外殼）、新型電容力傳感器（含阻流元件）、積算顯示和輸出部分組成。根據不同的介質和工況，必須選用相適應的電容力傳感器，因此，用戶提供準確的計量對象及參數，生產廠家選用合適的電容力傳感器是產品能否計量準確的關鍵。其結構如圖:

　　2、工作原理

　　當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：

　　F=CdAV

　　2/2

　　式中：F阻流件所受的作用力

　　Cd物體阻力系數

　　A阻流件對測量管軸向投影面積(mm

　　2)

　　工況下介質密度（kg/m

　　3）

　　v介質在測量管中的平均流速(m/s)

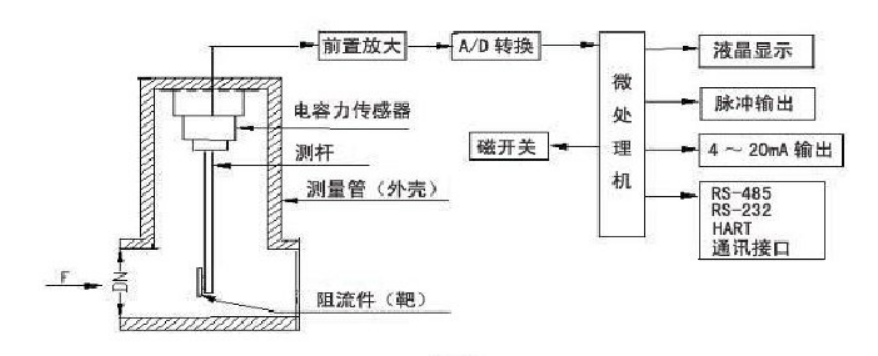

　　阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：

　　V=KF

　　式中：V電容力傳感器輸出的電壓（mV），K比例常數，F(xiàn)阻流件（靶）所受的作用力由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量，其工作原理

　　3、產品特點

　　整臺儀表結構堅固無可動部件，插入式結構,拆卸方便；

　　可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；

　　整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓；

　　儀表內設自檢程序，故障現象一目了然；

　　傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；

　　可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；

　　具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；

　　具有一體化溫度、壓力補償，直接輸出質量或標方；

　　具有可選小信號切除、非線性修正、濾波時間可選擇；

　　能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；

　　計量準確，精度可達到0.2%；

　　重復性好，一般為0.05%～0.08%，測量快速；

　　壓力損失小，僅為標準孔板的1/2△P左右；

　　抗干擾，抗雜質能力特強；

　　可根據實際需要更換阻流件（靶片）而改變量程；

　　低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；

　　安裝簡單方便，極易維護；

　　多種輸出形式，能遠傳各種參數；

　　抗震動性強，一定范圍內可測脈動流。

　　二、技術參數及內容

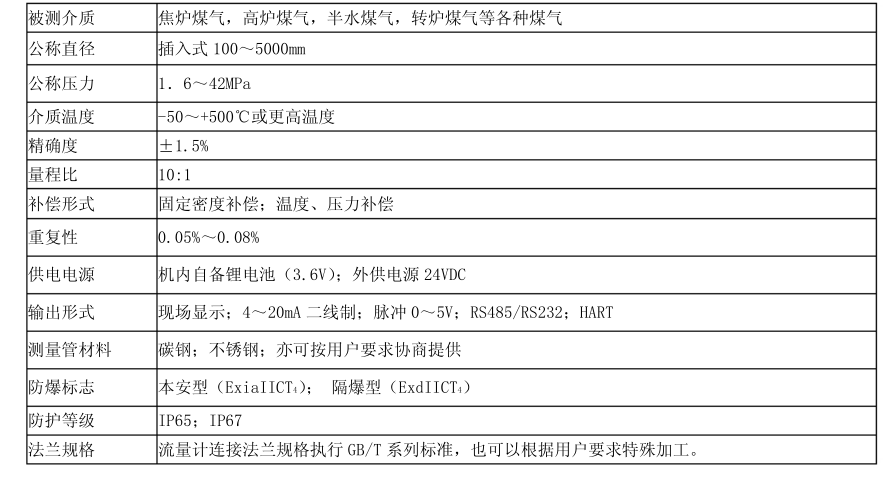

　　1、主要技術參數表

　　2、典型應用

　　煤氣、空氣、氫氣、天然氣、氮?dú)狻⒁夯蜌狻⑦^(guò)氧化氫、煙道氣、甲烷、丁烷、氯氣等各種氣體。

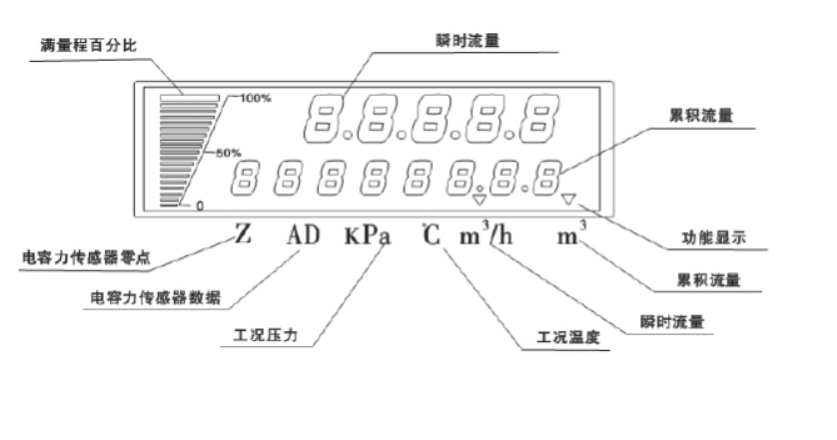

　　3、流量計運行時液晶顯示屏顯示內容

　　三、選型表及型號說明

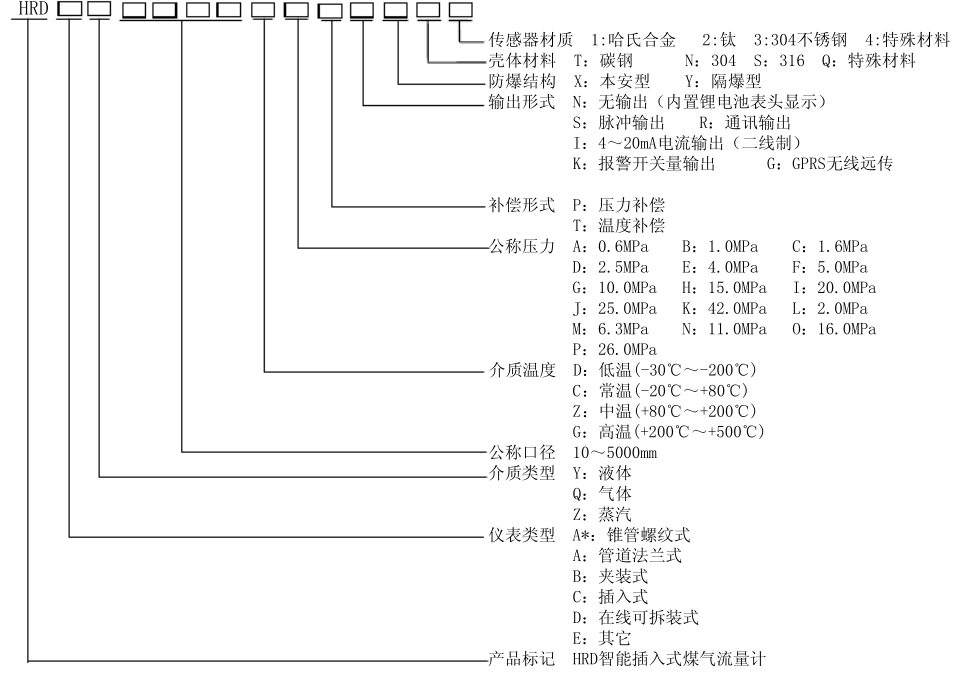

　　1、選型表

　　a、流量計法蘭規格執行GB/T系列標準中規定的相關技術參數，技術條件和類型。亦可按照客戶要求加工；

　　b、在流量計選型中，用戶應按照型號說明的格式，寫明所需流量計的各項要求；

　　c、用戶如需采用本型號說明以外的口徑、公稱壓力及輸出形式請加以說明；

　　d、在選擇高溫型流量計時，除按照型號說明格式填寫外，應特別注明被測介質的最高工況溫度；

　　e、對帶溫壓補償?shù)牧髁坑?jì)，除按照型號說明格式填寫外，應特別說明需補償?shù)墓r溫度及工況壓力范圍；

　　f、用戶需要特殊測量管材質，應加以說明。

　　2、選型示例

　　HRD-CQ400CDIXN3含意為：插入式連接，測量介質氣體，公稱口徑400mm，介質溫度為常溫，公稱壓力為2.5Mpa，4～20mA電流輸出，防爆標志為本安型,殼體材料是不銹鋼.傳感器材料為304不銹鋼。

　　以上就是插入式煤氣流量計的全部?jī)?nèi)容，如有疑問，可以隨時聯系我們。
