隨著科技不斷進步，產品不斷更新，熱工儀表也在不斷的更新換代。其中節流裝置的種類更是多到讓用戶眼花繚亂，用戶不知從何處下手選擇節流裝置的類型。今天西安華恒儀表廠家為廣大用戶帶來了測什么要選孔板流量計適用范圍的文章。

　　孔板流量計又稱為差壓式流量計，是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成，廣泛應用于氣體、蒸汽和液體的流量測量。具有結構簡單，維修方便，性能穩定，使用可靠等特點。

　　孔板流量計適用范圍

　　1. 公稱直徑： 15 mm ≤DN≤1200mm

　　2. 公稱壓力：PN≤40MPa

　　3. 工作溫度：-50℃≤t≤550℃

　　4. 量程比：1:10， 1:15

　　5. 精度：0.5級，1級

　　一、孔板流量計概述

　　節流裝置又稱為差壓式流量計,是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定,使用可靠等特點.

　　孔板節流裝置是標準節流件可不需標定直接依照國家標準生產,1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用>;2.國際標準ISO5167<國際標準組織規定的各種節流裝置>3.化工部標準GJ516-87-HK06

　　二、孔板流量計工作原理

　　充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。

　　在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

　　c－流出系數　無量綱

　　d－工作條件下節流件的節流孔或喉部直徑

　　D－工作條件下上游管道內徑

　　qm－質量流量　Kg/s

　　qv－體積流量　m?/s

　　?－直徑比d/D 無量綱

　　流體的密度Kg/m?

　　可膨脹性系數　無量綱

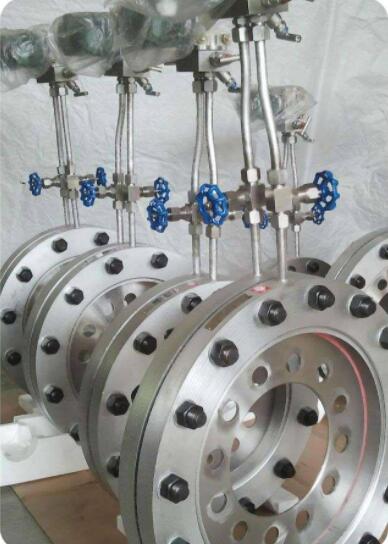

　　孔板流量計結構

　　節流裝置組成

　　節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等

　　取壓裝置：環室、取壓法蘭、夾持環、導壓管等

　　測量管

　　孔板流量計的安裝要求：對直管段的要求一般是是前10D后5D，因此在選購孔板流量計時一定要根據流量計的現場工礦情況來選擇適合現場工礦的流量計。

　　孔板流量計適用范圍

　　1. 公稱直徑： 15 mm ≤DN≤1200mm

　　2. 公稱壓力：PN≤10MPa

　　3. 工作溫度：－50℃≤t≤550℃

　　4. 量程比：1:10， 1:15

　　5. 精度：0.5級，1級

　　二、特點

　　▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

　　▲孔板計算采用國際標準與加工

　　▲應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

　　▲標準型節流裝置無須實流校準，即可投用。

　　▲一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

　　智能型特點

　　▲采用進口單晶硅智能差壓傳感器

　　▲高精度，完善的自診斷功能

　　▲智能孔板流量計其量程可自編程調整。

　　▲可同時顯示累計流量、瞬時流量、壓力、溫度。

　　▲具有在線、動態全補償功能外，還具有自診斷、自行設定量程。

　　▲配有多種通訊接口

　　▲穩定性高

　　▲量程范圍寬、大于10：1

　　智能型技術指標

　　▲高精度：±0.075%

　　▲高穩定性：優于0.1%FS/年

　　▲高靜壓：40MPa

　　▲連續工作5年不需調校

　　▲可忽略溫度、靜壓影響

　　▲抗高過壓

　　孔板流量計結構

　　節流裝置組成

　　節流件：標準孔板、標準噴嘴、長徑噴嘴、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等 取壓裝置：環室、取壓法蘭、夾持環、導壓管等 連接法蘭（國家標準、各種標準及其它設計部門的法蘭）　、緊固件。 測量管

　　相信通過以上“測什么要選孔板流量計適用范圍”的全部容，能夠使大家有一個較為全面的認識，對選擇合適的液體節流裝置有所幫助。如有疑問，可以隨時聯系我們。
